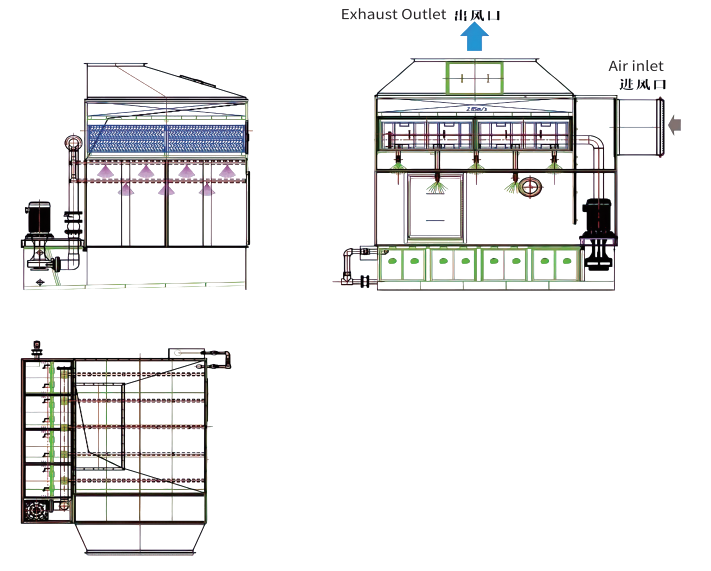

Forma strutturale
Principio di lavoro
L'armadio a spruzzo orizzontale è dotato di due tende d'acqua all'interno. Il primo è una piastra perforata in acciaio inossidabile rettangolare e la seconda è una piastra in acciaio inossidabile non perforato. L'acqua esce dalla depressione dell'acqua sopra la piastra della tenda d'acqua e forma un film d'acqua che scorre dalla parte superiore alla parte inferiore sulla piastra in acciaio inossidabile. Il gas di scarico entra all'estremità del collettore di polvere e si scontra con il film d'acqua a flusso verso il basso sulla piastra in acciaio inossidabile. Il gas contenente polvere viene intercettato e intrappolato dalla pellicola di acqua bagnata e le particelle di polvere scorrono lungo il vassoio dell'acqua sul fondo del collettore di polvere con l'acqua. Dopo essersi scontrati con la seconda piastra per tende d'acqua, il gas di scarico colpisce l'acqua nella parte inferiore della piastra della tenda d'acqua e circola. Alcune delle particelle di polvere più grandi si depositano direttamente nel vassoio d'acqua. Quindi, il gas contenente polvere passa attraverso il canale a forma di S ad alta velocità e suscita un gran numero di gocce d'acqua, consentendo alla polvere di contattare completamente con le goccioline d'acqua e rimuovere il contenuto di polvere nel gas. Questo metodo può ottenere un'efficienza di rimozione della polvere di oltre l'85% per particelle e polvere superiore a 5μm.
Caratteristiche

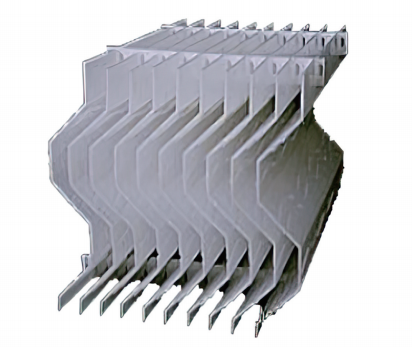

Dopo la rimozione della polvere, il separatore di acqua a gas all'uscita rimuove l'umidità nel gas. Il gas di combustione passa attraverso il canale di curvatura del Demister e sotto l'azione della forza di inerzia e della gravità, le gocce liquide trasportate nel flusso di gas sono separate. Dopo la rimozione della polvere, il gas di combustione scorre attraverso il Demister a una certa velocità e il gas di combustione cambia direzione rapidamente e continuamente. A causa della forza centrifuga e dell'inerzia, la nebbia cade nel gas di combustione si scontra con le pale del demister e vengono raccolte. Le goccioline di nebbia sono raccolte per formare un flusso d'acqua e cadere sul vassoio di raccolta delle acque di fondo sotto l'azione della gravità, raggiungendo la separazione del gas-liquido, garantendo che il gas di combustione che scorre attraverso il Demister soddisfa i requisiti di devastazione e viene scaricato.
Rispetto alla torre di rimozione della polvere di spruzzo verticale, l'armadio di rimozione della polvere spray orizzontale (tende d'acqua) ha il vantaggio di una comoda manutenzione e vari metodi di rimozione della polvere. Questo armadio per la rimozione della polvere adotta la rimozione della polvere di vortice a tenda in acqua e il corpo dell'armadio è realizzato in materiale in acciaio inossidabile, con un vassoio d'acqua in acciaio inossidabile. Il lato dell'armadio è dotato di una porta di manutenzione, che è conveniente per il personale per entrare e mantenere.
Vantaggi: facile layout, grande volume d'aria per purificazione e rimozione della polvere, alta efficienza di rimozione della polvere e comoda manutenzione.
