Industrie e gamma applicabili
| Industrie applicative | Petrolchimico, stampa, rivestimento/incollaggio, asciugatura, smalto di filo, prodotti farmaceutici e sostanze chimiche, ecc. |
| Intervallo di concentrazione | 500 ~ 5000mg/m³ (2 ~ 12% lel). |
Principio di lavoro
La RTO di tipo torre riscalda i gas di rifiuti organici a oltre 760 gradi Celsius, causando ossidare il COV nei gas di scarto e decomposti nell'anidride carbonica e nell'acqua. Il gas ad alta temperatura prodotto da ossidazione scorre attraverso corpi di accumulo di calore ceramica appositamente progettati, causando il riscaldamento dei corpi ceramici e "immagazzinare calore", che viene utilizzato per preriscaldare il successivo gas organico in arrivo. Ciò consente di risparmiare il consumo di carburante per il riscaldamento dei gas di scarto. Il corpo di accumulo di calore in ceramica deve essere diviso in tre o più (incluse tre) zone o camere e ogni camera di accumulo di calore subisce un ciclo di pulizia a rilascio di conservazione del calore, continuamente funzionante.
Caratteristiche tecniche
1. Basso consumo di energia: quando la concentrazione di ingresso è compresa tra 1500-2000 mg/m3, può essere mantenuta naturalmente senza alimentazione del carburante.
2. Elevata efficienza di recupero del calore: l'uso di nuovi materiali (ceramica di accumulo di calore), l'efficienza del recupero del calore può raggiungere il 95%.
3. Funzionamento conveniente: può essere controllato dal tradizionale controllo elettrico o dai controller industriali e, dopo la calibrazione dei parametri, può essere attivato o disattivato con un singolo pulsante, realizzando la supervisione senza pilota.
| Selezione della valvola | Valvola a punta | Valvola a farfalla |
| Tasso di purificazione | ≤98% | <99,3% |
| Metodo di installazione | Installazione integrale | Installazione singola |
Flusso di processo
L'ossidante termico rigenerativo (RTO) è un apparecchiatura di trattamento dei gas di scarto organico che combina l'ossidazione ad alta temperatura con la tecnologia di conservazione termica a più torre. Riduce efficacemente la perdita di calore e risparmia energia.

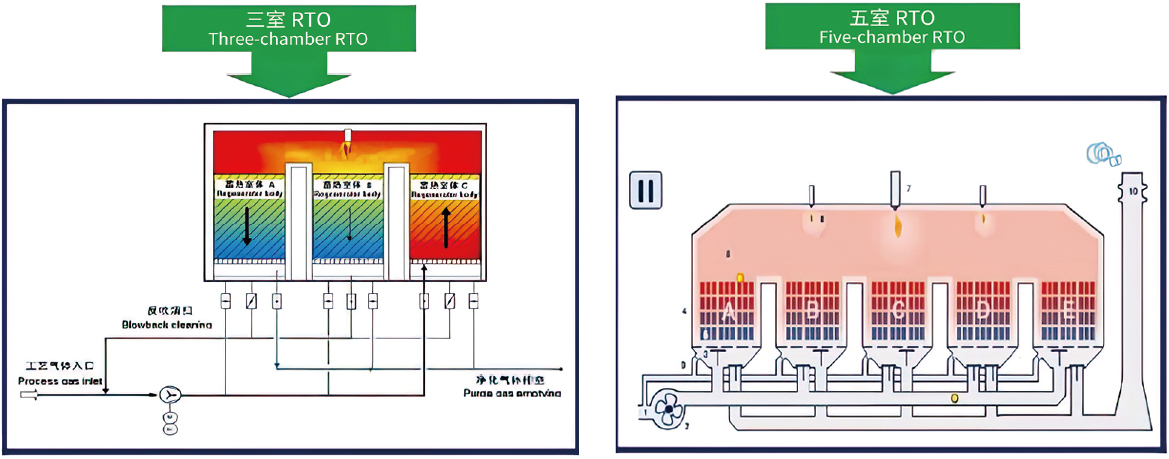

| Processo 1 | Processo 2 | Processo 3 | |
| Diagramma schematico semplice |  |  |  |
| La prima stanza | Il gas di scarico assorbe il calore e la conservazione del calore Ceramic Body L esercita calore | Porta in ceramica di accumulo di calore 1 trasparenza a gas di scarico di scarico di scarico non trattato | Il gas pulito viene scaricato dal corpo in ceramica di accumulo di calore 1 per assorbire il calore |
| La seconda stanza | Pulire il gas dal corpo di accumulo di calore Ceramica 2 Assorbimento di calore | Il gas di scarico assorbe il calore e la conservazione del calore Ceramic Body 2 esercita calore | Porta ceramica di accumulo di calore 2 gas di scarico di scarico di scarico non trattato combustione |
| La terza camera | Porta ceramica di accumulo di calore 3 non trattata a gas di scarico. | Pulire il calore a gas di scarico Ceramic Body 3 assorbe il calore | Il gas di scarico assorbe il calore e la conservazione del calore Ceramic Body 3 esercita calore |
| Camera di combustione | Decomposizione ossidativa ad alta temperatura | ||
Selezione dell'attrezzatura
L'ossidante termico rigenerativo (RTO) è un apparecchiatura di trattamento dei gas di scarto organico che combina l'ossidazione ad alta temperatura con la tecnologia di conservazione termica a più torre, riduce efficacemente la perdita di calore e risparmia energia.
| Modello di specifica | RTO-20 | RTO-50 | RTO-100 | RTO-150 | RTO-200 | RTO-250 | RTO-300 | RTO-350 | RTO-450 | RTO-500 | |
| TRATTAMENTO Volume dell'aria m³/h | 2000 | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | 45000 | 50000 | |
| Concentrazione di gas organico | 500 ~ 5000mg/m3 (gas misto) | ||||||||||
| Oggetto di trattamento | Triclorobenzenes, alcoli, eteri, aldeidi, fenoli, chetoni, esteri e altri composti organici volatili (COV); Gas maleodoranti e così via. | ||||||||||
| Efficienza di conservazione del calore | ≤95% | ||||||||||
| Efficienza di purificazione | ≥97%(eseguito secondo lo standard GB16297-1996) | ||||||||||
| Capacità di riscaldamento del bruciatore x 10^4 kcal/h | 8.4 | 21 | 42 | 63 | 84 | 105 | 126 | 168 | 189 | 210 | |
| Consumo di carburante | Operazione iniziale | Il bruciatore è impostato all'uscita massima | |||||||||
| Operazione normale | Sulla base della concentrazione di gas di scarto, una fiamma inferiore può essere mantenuta dalla macchina a combustione quando la concentrazione è superiore a 1500 mg/nm3 | ||||||||||
| Caduta di pressione del letto | ≤3200pa | ||||||||||
Nota: i parametri nella tabella sono solo a riferimento. Se ci sono requisiti specifici, possono essere progettati in base alle condizioni reali.
Criteri di selezione
1. Se il gas di scarico contiene componenti corrosivi come zolfo e cloro, è necessario informare il produttore durante il processo di selezione. I materiali resistenti alla corrosione come SUS2205 o superiore devono essere utilizzati per la lavorazione e la produzione e sono necessari un trattamento speciale per tali gas nella fase successiva.
2. La concentrazione dei gas di rifiuti misti che entrano nell'approvvigionamento di energia ad alta temperatura deve trovarsi nell'intervallo inferiore a 1/4 LEMPIONE DI ESPLOSIONE LEL LEL.
3. La temperatura massima utilizzata dal dispositivo di incenerimento ad alta temperatura di accumulo di energia è inferiore a 960 ℃. Le sostanze ad alta energia e i gas ad alta concentrazione devono essere diluiti. Se esistono requisiti speciali, dovrebbero essere indicati per fare requisiti specifici durante la progettazione dell'isolamento termico.
4. È indispensabile che i gas che entrano in apparecchiature di incenerimento ad alta temperatura rigenerative siano prive di particelle di polvere e nebbie petrolifere che potrebbero causare blocchi o flashback. Questa precauzione è essenziale per prevenire sia i flashback che l'ostruzione della ceramica di conservazione del calore.
5. In alcune regioni, ci sono requisiti specifici per le emissioni di ossido di azoto da apparecchiature di incenerimento ad alta temperatura. È fondamentale comunicare questi requisiti per garantire la selezione di un sistema di combustione a bassa azoto durante l'acquisto di bruciatori. Inoltre, se lo scarico contiene un'alta concentrazione di azoto, anche un sistema di combustione di azoto basso potrebbe non soddisfare gli standard di emissione, richiedendo successivi processi di rimozione dell'azoto.
