Valvola di scarico della pressione ad alta temperatura LQ-GXF
Valvola di scarico della pressione ad alta temperatura LQ-GXF

Valvola di scarico della pressione ad alta temperatura LQ-GXF

Scopo Utilizzato principalmente per la ventilazione proporzionale di gas di combustione ad alta temperatura. LT è ampiamente utilizzato in luoghi in cui i requisiti della velocità di perdita non sono elevati, come RTO e altri luoghi di scarica diretta del fumo ad alta temperatura. È composto principalmente da un corpo della valvola a farfalla e da un attuatore pneumatico corrispondente (serie GT/RT/AT/AW), che può essere utilizzato per il controllo dell'interruttore o la regolazione del flusso di mezzi di pipeline a bassa pressione. La valvola a farfalla adotta una nuova forma strutturale di una piastra a farfalla della linea centrale e una saldatura a piastra in acciaio a struttura corta con una struttura compatta, un peso leggero, una facile installazione, una piccola resistenza a flusso, una grande capacità di flusso ed evita l'influenza dell'espansione ad alta temperatura, rendendo facile da funzionare. può essere installato in più posizioni senza essere influenzato dalla direzione del flusso del mezzo. Alimentato dall'aria compressa, lo stelo della valvola guida la piastra di farfalla a disco circolare per ruotare attorno all'asse per controllare il flusso. La valvola completa un'azione (da apertura alla chiusura o da vicino all'apertura) dopo aver ruotato di 90 ° dalla posizione iniziale. Il contrario completa l'altra azione (da vicino all'apertura o da apertura alla chiusura).
Richiedi un preventivo Scarica
PREC:Mobile spray orizzontale LQ-WPGSUCC:Nessun articolo successivo
  • Parametri
  • Contattaci

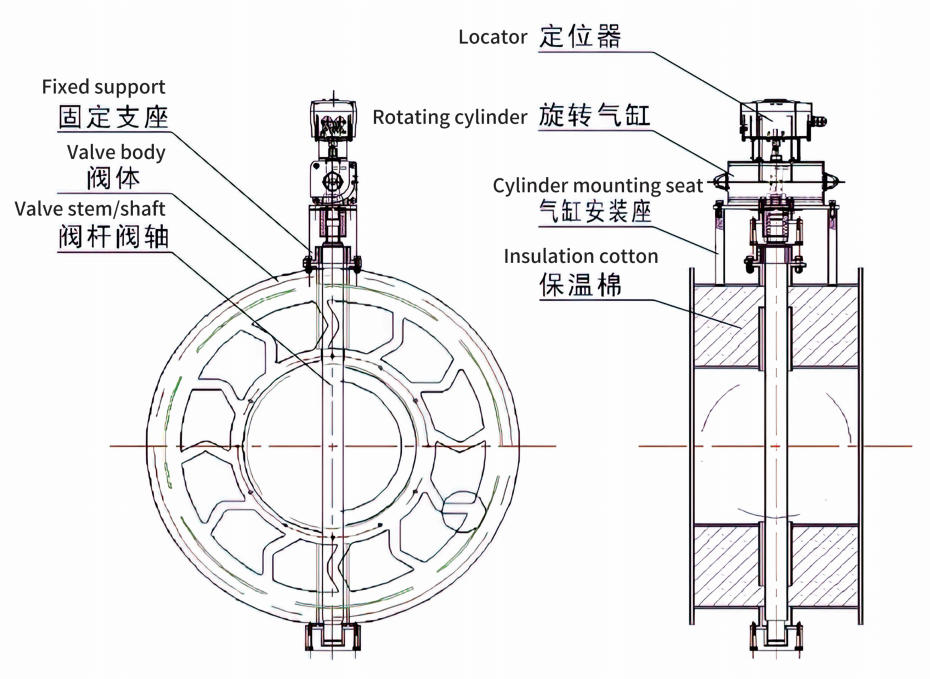

  • Forma strutturale

    Caratteristiche

    1. Materiale metallico resistente ad alta temperatura con struttura stabile e nessuna crepa.

    2. Blade singola con bassa velocità di perdita e una perdita di valore CV dello 0,5%.

    3. Azionamento pneumatico con funzionamento flessibile e basso rumore.

    4. Struttura semplice, facile da mantenere e switch rapido, che migliora l'efficienza del lavoro e riduce i tempi di manutenzione. In base alle esigenze dei clienti, possono essere selezionati diversi anelli di tenuta e parti di materiali diversi per diversi media e condizioni di lavoro, rendendo la valvola a farfalla pneumatica a ottenere grandi risultati. .

    Caratteristiche

    Parametri dell'attrezzatura

    NO.

    Rtoairflow m³/h

    Valve O.D.mm

    Valve I.D.MM

    Spessore isolante a singolo lato mm

    LQ-GT-30

    4500

    Φ800

    Φ300

    250

    LQ-GT-35

    7000-10000

    Φ850

    Φ350

    250

    LQ-GT-40

    12000-20000

    Φ900

    Φ400

    250

    LQ-GT-60

    25000-40000

    Φ1100

    Φ600

    250

    LQ-GT-70

    55000-70000

    Φ1200

    Φ700

    250

    Note:

    1. Non può essere utilizzato in ambienti di liquido di polvere corrosivi, viscosi o di particelle

    2. Luoghi a prova di esplosivo richiedono un trattamento complessivo a prova di esplosione.

    Scopo

    Utilizzato principalmente in applicazioni che richiedono frequenti movimenti e requisiti di tenuta elevati, come le valvole di ingresso e uscita del volume d'aria di grandi dimensioni tre o RTO Multi-chamber. LT è composto principalmente da un corpo della valvola a farfalla e da un attuatore pneumatico abbinato, che può essere utilizzato per cambiare e controllare i media della pipeline a bassa pressione.

    La doppia asta di collegamento viene utilizzata per collegare il disco della valvola a farfalla e l'albero eccentrico e la parte posteriore è fissata con un'asta di collegamento per limitare la corsa del disco della valvola. Questa struttura eccentrica migliora notevolmente la tenuta della valvola.

    Alimentato dall'aria compressa, l'albero eccentrico viene guidato per controllare la commutazione del disco della valvola da parte dell'asta di collegamento. Dopo che la valvola è stata ruotata di 90 ° dalla posizione iniziale, un'azione viene completata (da apertura alla chiusura o da vicino all'apertura) e viceversa per l'altra azione (da vicino all'apertura o da apertura alla chiusura). $

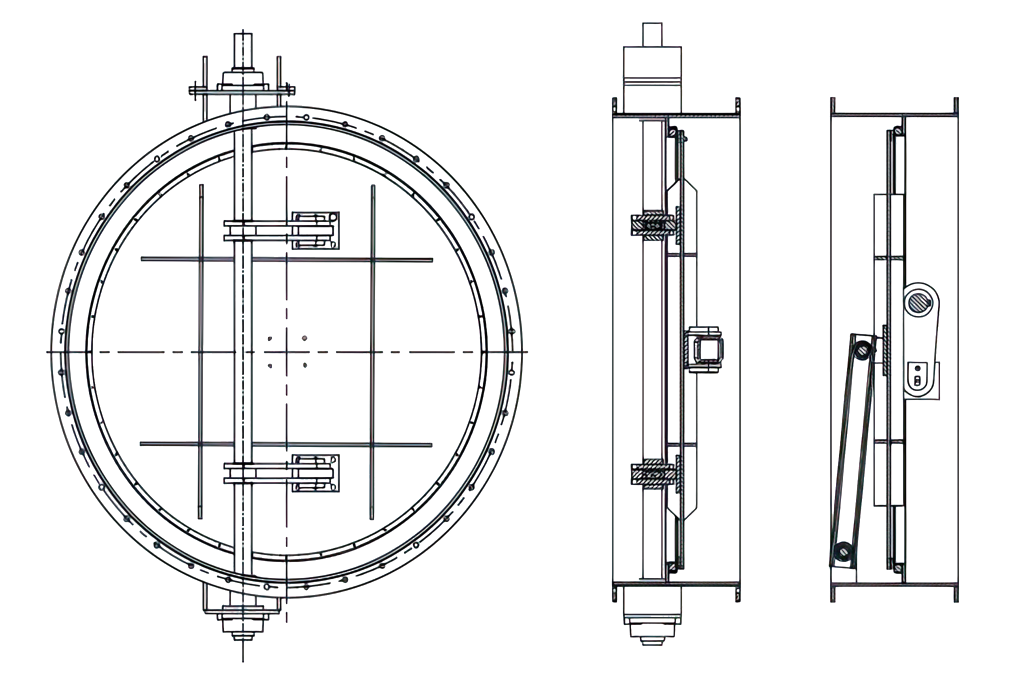

    Forma strutturale

    Caratteristiche

    1. Albero eccentrico, bassa velocità di perdita.

    2. Azionamento pneumatico, funzionamento flessibile, breve tempo di viaggio, basso rumore.

    3. Ha una struttura semplice, una facile manutenzione e una commutazione rapida e può essere utilizzato per aumentare l'efficienza del lavoro e ridurre i tempi di manutenzione, nonché per selezionare materiali diversi per gli anelli di tenuta a seconda delle esigenze del cliente.

    Attenzione:

    1. Non può essere usato in luoghi di liquidi di polvere corrosivi, appiccicosi e granulari.

    2. I luoghi a prova di esplosivo richiedono un trattamento completo.

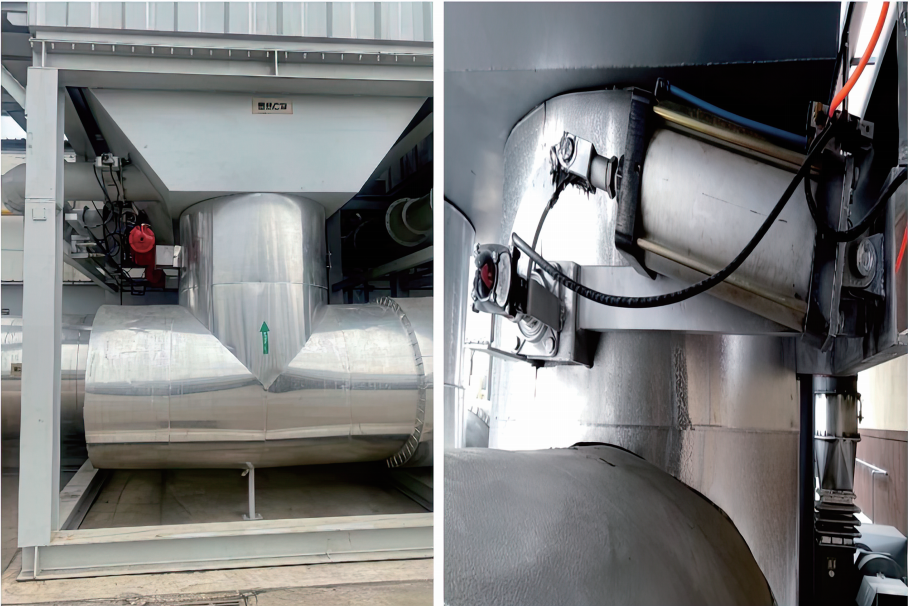

    Applicazioni di ingegneria

Prodotti correlati

Chi siamo
LV Quan Environmental Protection Engineering Technology Co., Ltd.

Yangzhou LV Quan Environmental Protection Engineering Technology Co.、Ltd si trova strategicamente a Gaoyou City, nella provincia di Yangzhou (Porta Nord di Jiangsu). La nostra azienda è un'impresa azionaria fondata da un team di esperti con oltre 30 anni di esperienza nella progettazione e produzione di apparecchiature VOCs. Con un capitale registrato di 22 milioni di yuan, le attività fisse ammontano a quasi 40 milioni di yuan e il valore totale delle attività si avvicina a 60 milioni di yuan. I nostri impianti di produzione coprono un'area di 9.800 metri quadrati e sono dotati di oltre 200 set di varie attrezzature per la lavorazione meccanica. Impieghiamo una forza lavoro dedicata di 120 persone e la capacità produttiva annuale è valutata in 100 milioni di yuan.
Siamo esperti Valvola di scarico della pressione ad alta temperatura LQ-GXF ProduttoriL'azienda si è sempre concentrata sulla progettazione e produzione ambientale per il trattamento dei gas di scarico organici VOCs, come adsorbimento, incenerimento, recupero e pretrattamento. Da oltre dieci anni si dedica alla ricerca, progettazione, produzione, installazione e servizio post-vendita di apparecchiature per il trattamento dei gas di scarico organici. L'azienda possiede la doppia qualifica di progettazione e governance dell'inquinamento ambientale della provincia di Jiangsu, è un'impresa high-tech del Jiangsu e possiede la qualifica di appalto di terzo livello per professionisti della protezione ecologica, e ha ottenuto con successo le certificazioni di sistema ISO9001 e ISO14001.
Come esperti Valvola di scarico della pressione ad alta temperatura LQ-GXF FornitoriAttualmente deteniamo 13 certificati di utilità e 2 certificati di invenzione high-tech, e siamo designati come unità membro dell'Associazione dell'Industria della Protezione Ambientale del Jiangsu. Il nostro portafoglio prodotti copre un'ampia gamma di settori, tra cui produzione di veicoli, verniciatura a rullo, petrolchimica, farmaceutica, elettronica, meccanica, stampa e materiali per mobili edili. Nel campo delle apparecchiature per il trattamento dei gas di scarico organici, il marchio LV Quan si distingue e gode di una quota di mercato in rapida crescita.
Aderendo ai principi di 'Focus, Tecnologia, Qualità, Servizio e Soddisfazione', LV Quan ha assorbito e integrato tecnologie straniere avanzate nella produzione di adsorbimento e incenerimento. Abbiamo riassunto e rafforzato la sicurezza, stabilità e affidabilità dei nostri prodotti, raggiungendo una qualità pari a quella dei colleghi nazionali e sostituendo gradualmente la necessità di apparecchiature importate.
