Progetto Cambogia 60.000 m³/h Zeolite a letto fisso + combustione catalitica: installazione completata, in attesa di prova

Cambogia, il progetto di combustione catalitica con letto fisso Zeolite da 60.000 m3/h completa l'installazione

Lvquan Environmental Protection Engineering Technology Co., Ltd. ha completato l'installazione in loco di a Adsorbimento a letto fisso con zeolite da 60.000 m3/h più sistema di combustione catalitica per uno stabilimento produttivo in Cambogia. Il sistema è ora nella fase di pre-commissioning, con il cablaggio elettrico, la sigillatura delle condutture e i controlli degli interblocchi di sicurezza in corso prima della prima corsa di prova. Questo Trattamento dei gas di scarico dei COV Il progetto riflette la crescente domanda in tutto il Sud-Est asiatico di apparecchiature affidabili per la purificazione dei gas di scarico di grandi flussi d’aria che possano essere adattate a diversi programmi di produzione e concentrazioni di inquinanti.

Il sistema installato combina due fasi di purificazione complementari in un unico ingombro compatto: un'unità di adsorbimento a letto fisso di zeolite che concentra i vapori organici diluiti e una camera di combustione catalitica che ossida il flusso concentrato a una temperatura controllata. Questo abbinamento è una configurazione comune per gli impianti che generano un grande volume di aria di scarico con una concentrazione di inquinanti relativamente bassa, poiché consente al sistema di trattamento di gestire un flusso d'aria elevato senza azionare una camera di combustione a grandezza naturale al volume grezzo e non concentrato.

Come funziona l'adsorbimento a letto fisso con zeolite e la combustione catalitica

A Adsorbimento a letto fisso con zeolite l'unità utilizza materiale zeolite con struttura a nido d'ape per catturare i composti organici volatili mentre l'aria di scarico la attraversa. La zeolite è preferita nelle apparecchiature industriali per il controllo dell'inquinamento atmosferico perché la sua struttura microporosa offre un'ampia superficie interna rispetto alle sue dimensioni fisiche, consentendole di adsorbire efficacemente le molecole organiche anche a concentrazioni di ingresso relativamente basse. Una volta che il letto di zeolite raggiunge una determinata capacità di adsorbimento, il sistema passa a un ciclo di desorbimento, utilizzando un volume minore di aria riscaldata per rimuovere i composti catturati dal materiale e instradarli, ora in un flusso molto più concentrato, verso la fase di combustione.

Il apparecchiature di combustione catalitica Lo stadio ossida quindi questo flusso concentrato a una temperatura considerevolmente inferiore a quella richiesta dalla sola ossidazione termica, poiché il letto catalitico abbassa l'energia di attivazione necessaria affinché la reazione di ossidazione proceda. Ciò si traduce generalmente in un consumo di carburante inferiore per unità di inquinante rimosso rispetto all'ossidazione termica diretta, poiché solo il flusso d'aria più piccolo e concentrato deve raggiungere la temperatura di reazione anziché l'intero volume di scarico originale.

Il chart below illustrates, in simplified form, how airflow volume is reduced at each stage of the process, from the original 60,000 m3/h intake down to the smaller volume that actually enters the catalytic combustion chamber after concentration.

Come mostra l'illustrazione, la fase di adsorbimento della zeolite è ciò che rende pratico il trattamento di una fonte di scarico con un flusso d'aria di grandi dimensioni come questo impianto in Cambogia senza richiedere una camera di combustione sovradimensionata. Questo approccio graduale è uno dei motivi per cui l'adsorbimento a letto fisso della zeolite più la combustione catalitica è diventata una scelta comune per le strutture che cercano un sistema di trattamento dei gas di scarico industriali in grado di gestire un flusso d'aria elevato mantenendo l'apparecchiatura di combustione dimensionata per il flusso concentrato anziché per l'intero volume grezzo.

Ambito del progetto e dettagli sull'installazione in loco

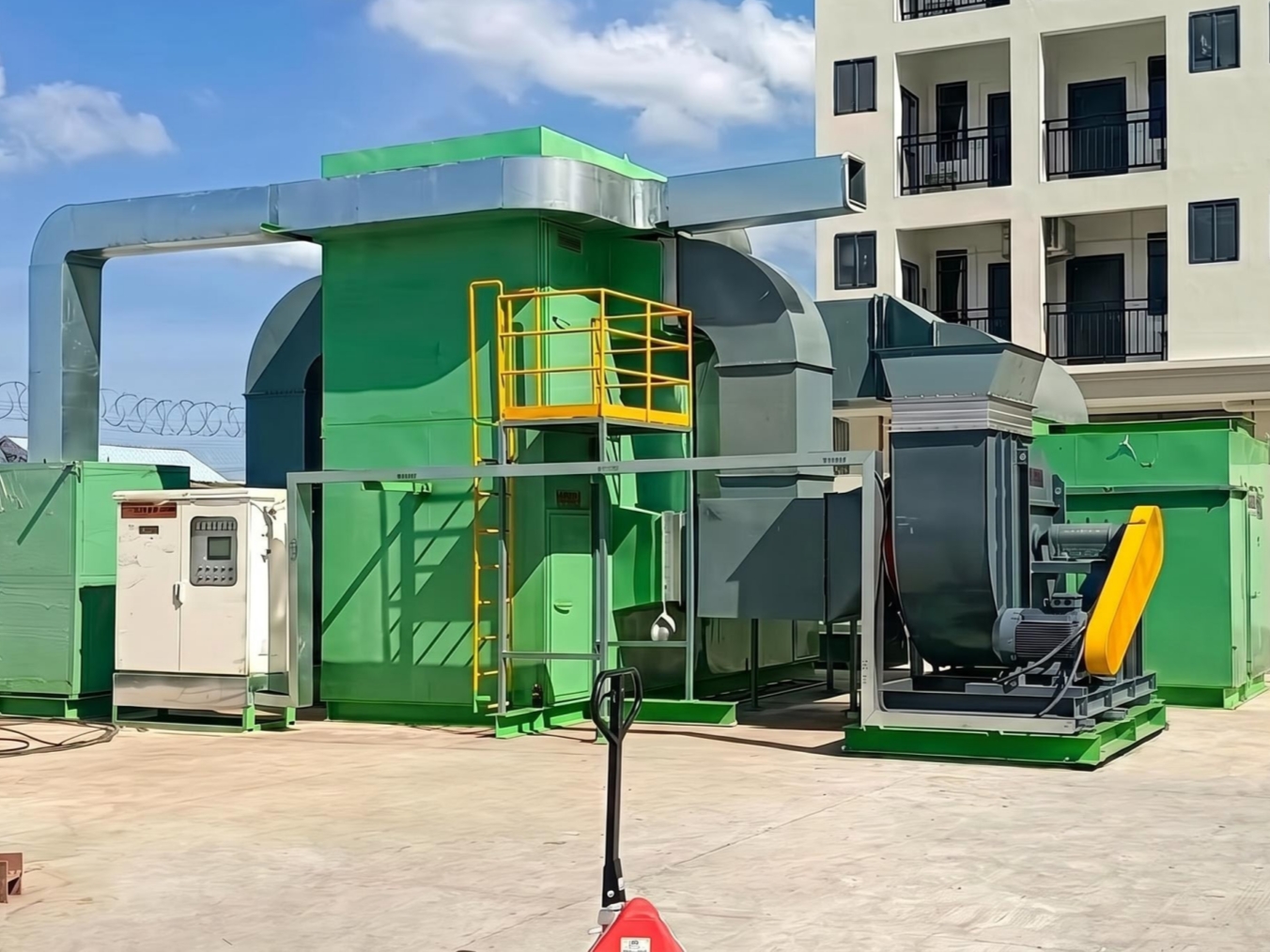

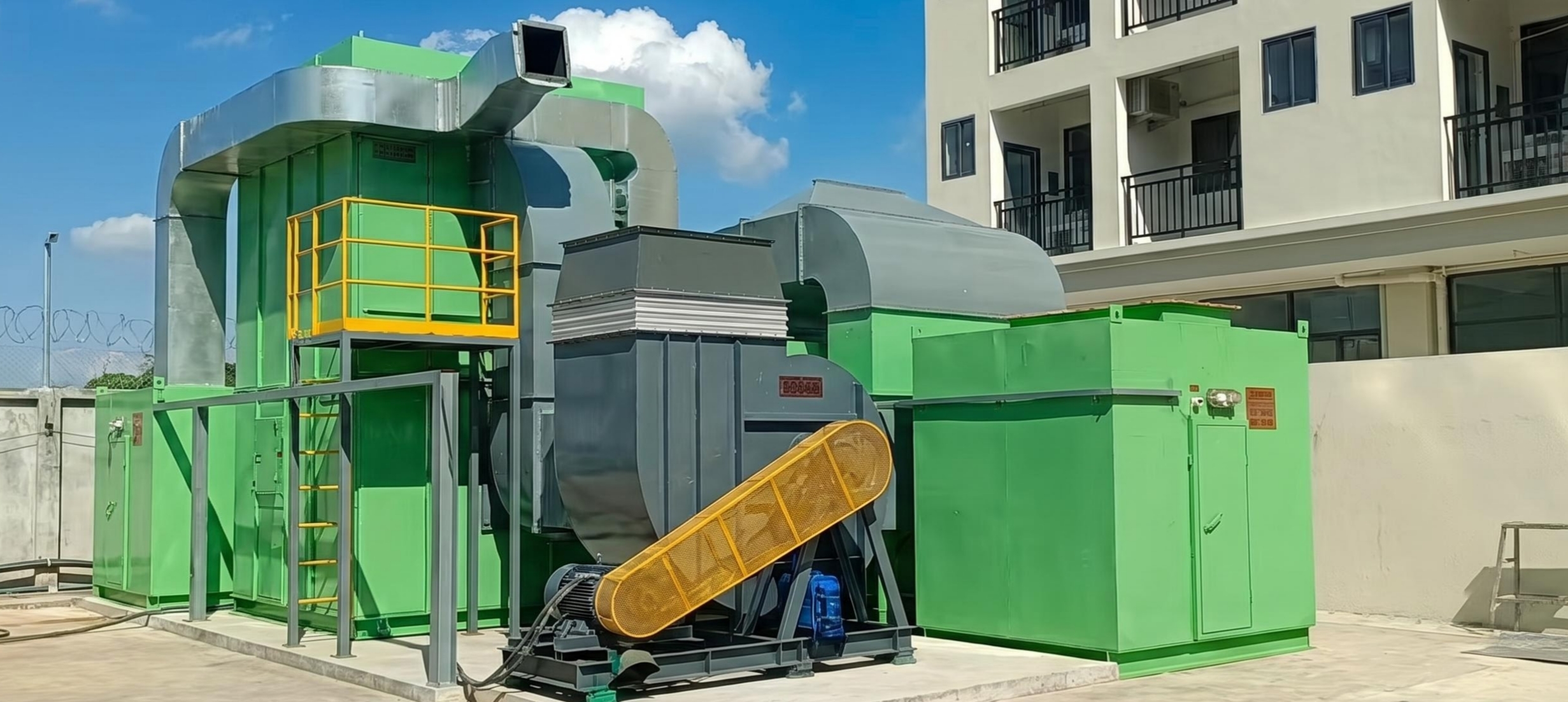

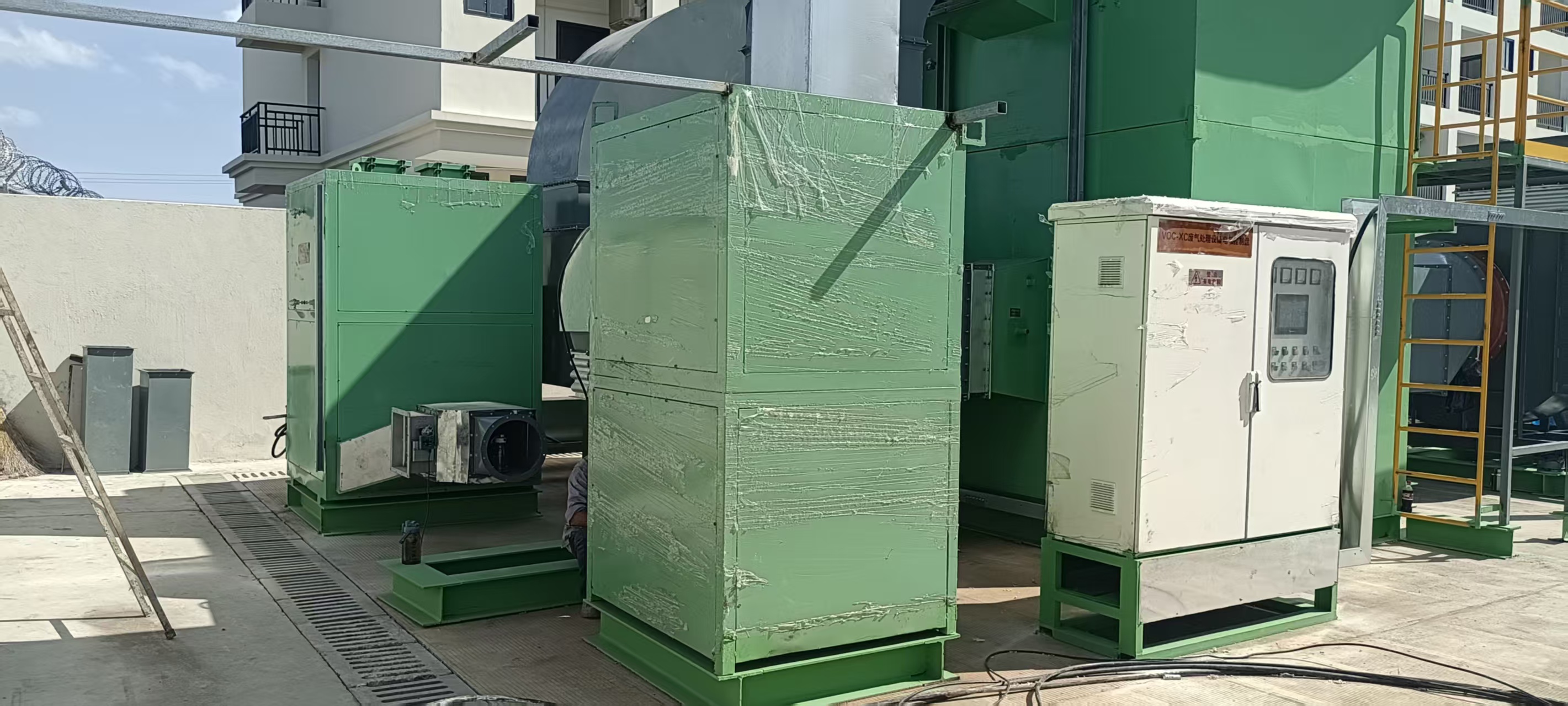

Il Cambodia project covers a complete apparecchiature per la depurazione dei gas di scarico pacchetto dimensionato per un volume di scarico di 60.000 m3/h, installato su una piattaforma di cemento esterna adiacente all'edificio produttivo. L'installazione comprende l'alloggiamento di adsorbimento della zeolite, il modulo di combustione catalitica, condutture zincate isolate che convogliano l'aria di scarico tra gli stadi, un ventilatore centrifugo a induzione con cinghia di trasmissione protetta e un armadio di controllo elettrico dedicato che ospita il controller logico programmabile e gli interblocchi di sicurezza.

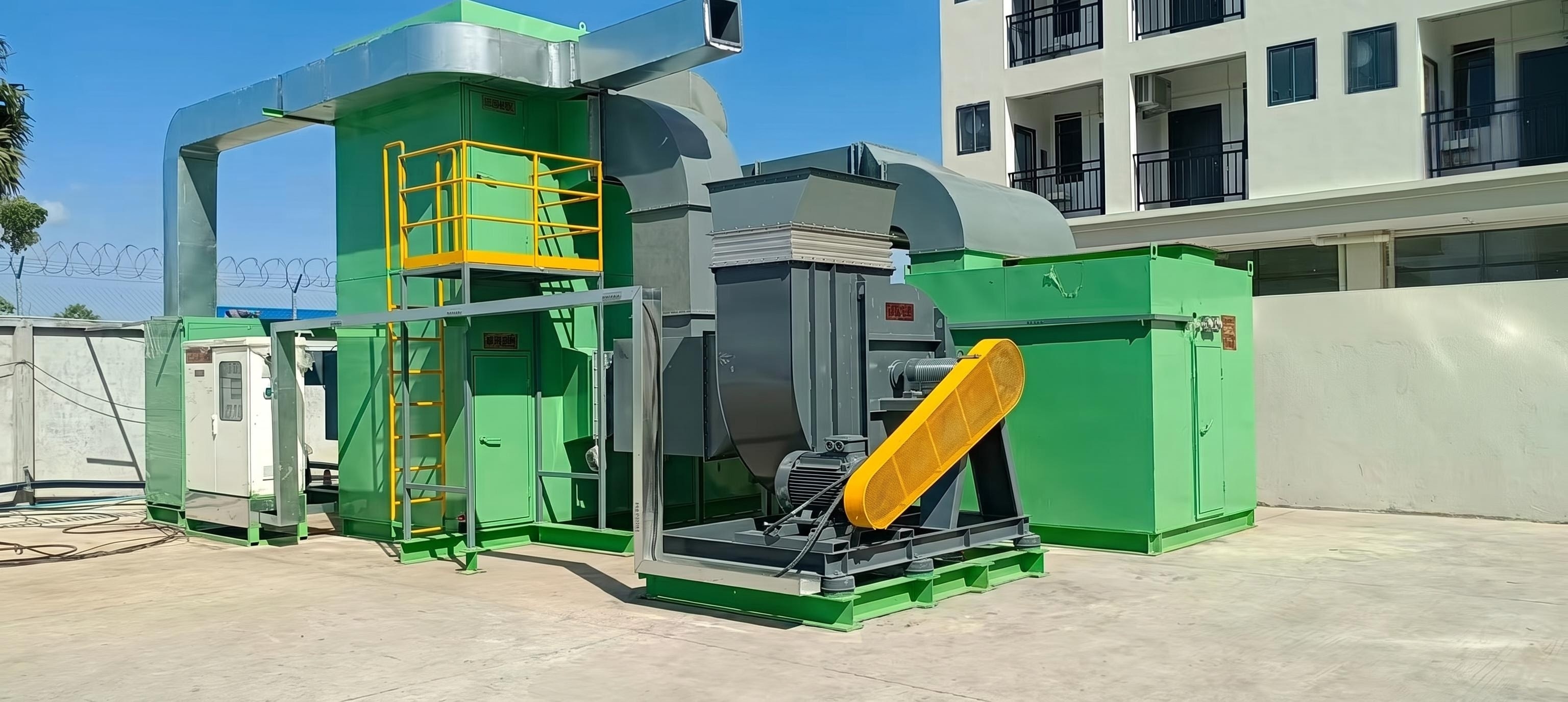

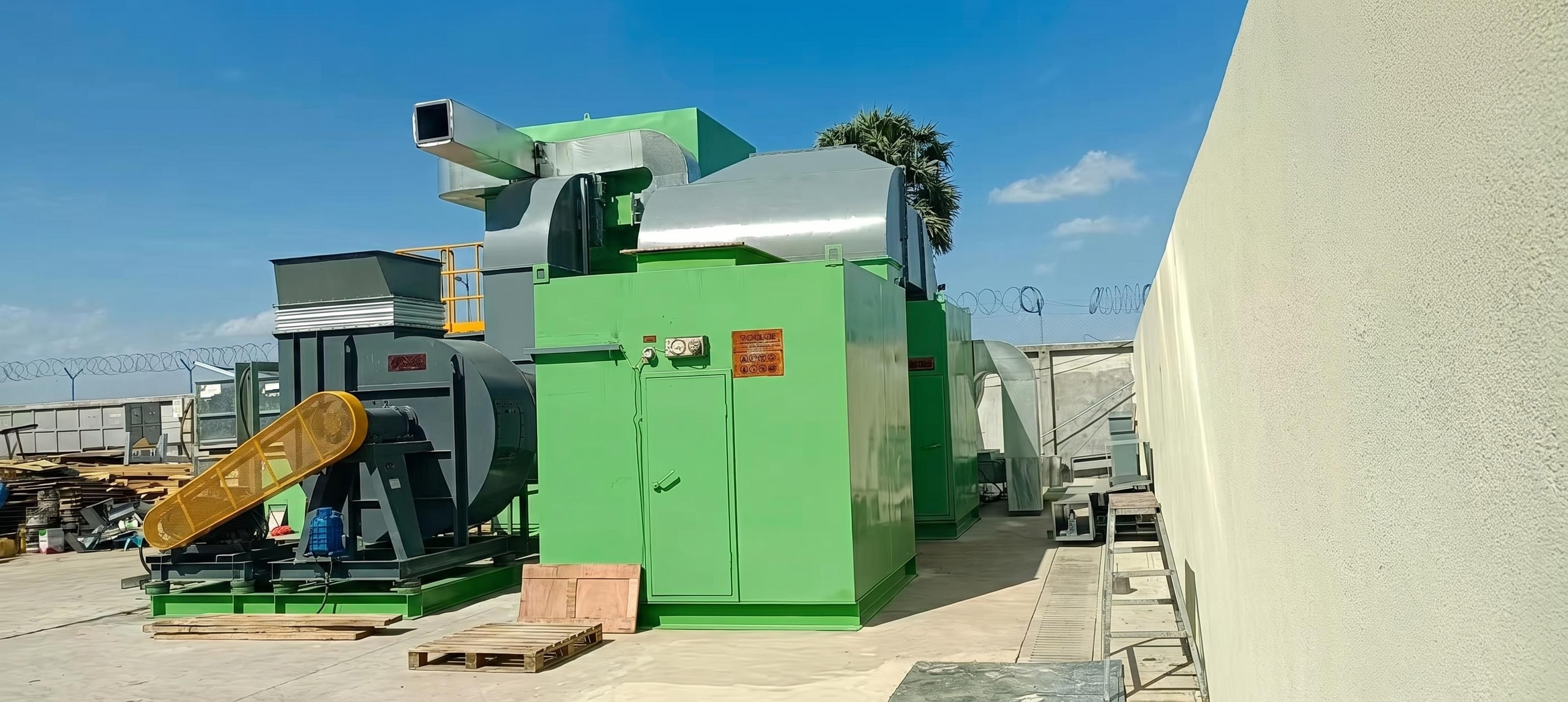

Ciascun alloggiamento principale in loco è rifinito con un rivestimento verde durevole coerente con le specifiche delle apparecchiature standard di Lvquan, scelto per la resistenza alla corrosione in un ambiente tropicale esterno dove umidità e precipitazioni sono considerazioni importanti. I parapetti gialli delimitano la piattaforma di manutenzione e l'area di accesso dei ventilatori, seguendo la codifica a colori standard di sicurezza industriale in modo che gli operatori possano identificare rapidamente le zone di lavoro elevate e le attrezzature in movimento durante l'ispezione di routine.

Perché questa combinazione di tecnologie è adatta agli impianti con grandi flussi d'aria

Strutture che valutano a Sistema di abbattimento COV per le applicazioni con flussi d'aria di grandi dimensioni in genere pesano alcuni fattori fondamentali: consumo energetico per unità di scarico trattato, ingombro disponibile sul sito e capacità di gestire programmi di produzione variabili senza la necessità di riconfigurare l'apparecchiatura. L'adsorbimento a letto fisso di zeolite più la combustione catalitica viene spesso selezionato in queste situazioni perché lo stadio di zeolite assorbe le variazioni a breve termine nella concentrazione dei gas di scarico, rilasciando un flusso più coerente e concentrato allo stadio di combustione anziché richiedere alla camera di combustione di reagire istantaneamente a ogni fluttuazione dei gas di scarico grezzi.

Questo effetto tampone è particolarmente utile per le operazioni di produzione in cui il volume di produzione, e quindi la produzione di gas di scarico, varia a seconda dei turni o delle stagioni. Invece di dimensionare una camera di combustione in base al volume massimo di scarico grezzo, il sistema può essere dimensionato in base alla produzione concentrata del ciclo di desorbimento, che tende ad essere più stabile nel tempo. L'elenco seguente riassume le principali considerazioni che tipicamente favoriscono questa configurazione per un progetto di questa portata.

• Elevato flusso d'aria grezza con concentrazione di sostanze inquinanti relativamente bassa e variabile
• Ingombro disponibile limitato rispetto al volume di scarico da trattare
• La necessità di un funzionamento stabile della camera di combustione nonostante le fluttuazioni dei programmi di produzione
• Una preferenza per un minore utilizzo di combustibile ausiliario rispetto all'ossidazione termica a pieno volume

Nello specifico, per il progetto in Cambogia, il volume di aspirazione di 60.000 m3/h ha collocato questa installazione saldamente nella categoria in cui una fase di concentrazione aggiunge valore pratico, poiché trattare l'intero volume direttamente in una camera di combustione richiederebbe un bruciatore e un recipiente di combustione considerevolmente più grandi rispetto al progetto a flusso concentrato utilizzato qui.

Controlli pre-messa in servizio prima della prima prova

Prima che un sistema di queste dimensioni inizi la sua prima prova, viene generalmente seguita una sequenza strutturata di pre-commissioning per confermare che l'installazione è pronta per il funzionamento continuo. Nel sito della Cambogia, questa sequenza include la verifica dei giunti delle condutture e delle guarnizioni delle flange per eventuali perdite d'aria, la conferma del cablaggio del quadro elettrico di controllo rispetto allo schema di progetto, il test della ventola a induzione in condizioni di assenza di carico per verificare la direzione di rotazione e i livelli di vibrazione e la calibrazione dei sensori di temperatura posizionati prima e dopo la camera di combustione catalitica.

Una volta completati questi controlli, il sistema passa a un ciclo di prova supervisionato in cui il flusso d'aria, la temperatura e il ciclo di adsorbimento-desorbimento vengono monitorati insieme per confermare che l'apparecchiatura funziona come progettato nelle effettive condizioni di scarico della struttura prima di essere consegnata per il funzionamento regolare.

Crescente domanda per il trattamento dei COV nel sud-est asiatico

Questa installazione in Cambogia riflette un modello più ampio di strutture produttive in tutto il Sud-Est asiatico in cui investono soluzioni per il trattamento dell'aria industriale poiché il controllo ambientale regionale si è rafforzato e i produttori orientati all’esportazione allineano sempre più le loro attività alle pratiche ambientali internazionali. Gli impianti che producono rivestimenti, adesivi, materiali stampati e prodotti simili che generano emissioni di vapori organici sono candidati comuni per questo tipo di prodotti apparecchiature tecniche per il trattamento dei gas di scarico , poiché questi processi producono tipicamente un flusso di scarico ad alto volume e a concentrazione moderata, adatto alla concentrazione di zeolite e alla configurazione di combustione catalitica.

Il chart below illustrates, in general terms, how project inquiries of this scale and type have trended over recent years across the broader Southeast Asia region, reflecting a steady increase in facilities seeking a Trattamento dei gas di scarico organici COV aggiornamento come parte di una nuova costruzione o di un ampliamento della struttura.

Come mostrato, l’interesse per gli aggiornamenti del trattamento dei COV di grandi flussi d’aria è cresciuto costantemente nel periodo rappresentato, una tendenza coerente con il crescente numero di impianti di produzione focalizzati sull’esportazione costruiti o ampliati in tutta la regione. Per strutture di peso an apparecchiature per il controllo dell'inquinamento atmosferico investimento, progetti come questo dimostrano come un singolo sistema integrato possa essere progettato e installato per soddisfare uno specifico requisito di flusso d'aria piuttosto che fare affidamento su una configurazione generica e standardizzata.

Informazioni su Lvquan Environmental Protection Engineering Technology Co., Ltd.

Lvquan Environmental Protection Engineering Technology Co., Ltd. si trova nella città di Gaoyou, Yangzhou, la "porta nord" di Jiangsu. È una società per azioni fondata attraverso la cooperazione di talenti con una ricca esperienza nella progettazione e produzione di apparecchiature COV da oltre 30 anni e concetti simili. È un produttore professionale di apparecchiature tecniche per il trattamento dei gas di scarico organici dei COV. L'azienda ha un capitale sociale di 22 milioni di yuan, con immobilizzazioni di quasi 40 milioni di yuan, un totale attivo di quasi 60 milioni di yuan e un'area edificabile di 9.800 metri quadrati.

Il company operates more than 200 sets of various types of machining equipment and employs 120 staff, supporting an annual production capacity of 100 million yuan. This manufacturing base allows Lvquan to design, fabricate, and install complete Trattamento dei gas di scarico dei COV sistemi interni, dai moduli di adsorbimento della zeolite e di combustione catalitica fino alle condutture di supporto, ai ventilatori e ai sistemi di controllo elettrico utilizzati in progetti come questo impianto in Cambogia.
