Gamma di applicazioni
1. Applicabile a industrie come chimica, industria della luce, stampa, gomma, mobili, elettromeccanica, costruzione navale, automobili e petrolio.
2. Applicabile ad altre industrie che richiedono il recupero di solventi organici volatili.
3. Applicabile al grande volume d'aria, a una concentrazione media a alta e gas organici a bassa temperatura.
Principio di lavoro

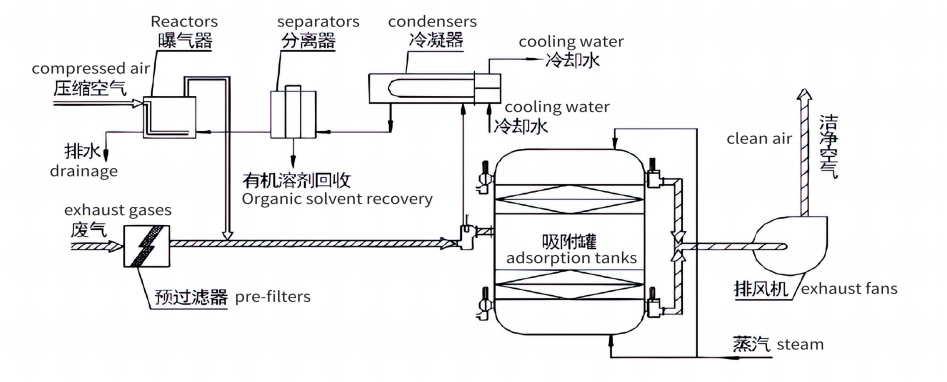

Processo di adsorbimento: il gas di scarto passa attraverso un filtro AR per rimuovere piccole particelle sospese prima di entrare nel serbatoio. Il gas viene quindi filtrato attraverso le particelle di carbonio attivate confezionate nel serbatoio e svuotato dalla ventola posteriore (se la concentrazione di gas è alta, un dispositivo di adsorbimento a più stadi può essere utilizzato per garantire che il gas soddisfi gli standard di emissione).
Processo di desorbimento: quando il carbone attivo è saturo dopo un certo periodo di utilizzo, deve essere rigenerato. Il processo di desorbimento e rigenerazione utilizza un metodo di riscaldamento e analisi. Il vapore ad alta temperatura a 0,5 MPa viene iniettato dalla parte inferiore della torre nel serbatoio per staccare le sostanze organiche dal carbonio attivo. Il gas distaccato passa attraverso un condendio corrispondente per rinfrescarsi ed entrare nel serbatoio di separazione. I solventi organici vengono recuperati durante la separazione, mentre la soluzione rimanente viene aerata e scaricata (se è necessario recuperare solventi ad alta precisione, è possibile aggiungere un dispositivo di distillazione al serbatoio di separazione).
Caratteristiche strutturali
L'attrezzatura è costituita principalmente da serbatoi di adsorbimento, valvole di spegnimento, filtri, condensatori, serbatoi aerati, condutture a vapore, condutture di approvvigionamento idrico e drenaggio, ventole e condutture di supporto. Il vapore a bassa pressione viene utilizzato come mezzo di desorbimento. Se necessario, un filtro a vapore può essere attrezzato per aumentare la temperatura del vapore per l'analisi dei solventi con punti di ebollizione più alti. L'attrezzatura ha molteplici misure di sicurezza, come protezione da sovraccarico della ventola, protezione da surriscaldamento dello strato di carbonio, incendio e valvole di controllo. Il consumo di energia è basso durante l'uso normale, che richiede solo la potenza della ventola di scarico.
Selezione dell'attrezzatura
Parametri tecnici e dimensioni esterne del carbonio attivo a livello singolo.
| Specifiche della serie | XF-L-1000 | XF-L-1800 | XF-L-3000 | XF-L-5000 | XF-L-7000 | XF-L-8000 | XF-L-10000 | |
| Volume dell'aria per il trattamento di progettazione (M³/H) | 1000 | 1800 | 3000 | 5000 | 7000 | 8000 | 10000 | |
| Diametro del serbatoio di adsorbimento DG (mm) | F800 | ↓ 1000 | F11oo | 1600 | F1800 | F2000 | F2100 | |
| Capacità di riempimento del carbonio attivo (serbatoio kg/li) | 100 | 200 | 300 | 380 | 500 | 750 | 800 | |
| Consumo di acqua di raffreddamento del condensatore (m³/h) | 2 | 3 | 5 | 8 | 12 | 15 | 16 | |
| Pressione e consumo dell'aria compressa | 1 kg/cm² poco | Uguale a sinistra | Uguale a sinistra | Uguale a sinistra | Uguale a sinistra | Uguale a sinistra | Uguale a sinistra | |
| Modello di fan | 9-19,4a | 9-19,4.5a | 9.19.4.5a | 9-19,5a | 9-19,5.6a | 9-19,5.6a | 9-19,6.3a | |
| Modello motore | Y-2P2.2KW | Y-2P4KW | Y-2P5.5KW | Y-2P15KW | Y-2P22KW | Y-2P30KW | Y-2P45KW | |
| Consumo di vapore di desorbimento Kg/H (4 kg/cm^2) | 30 | 45 | 75 | 100 | 130 | 150 | 180 | |
| Dimensione (mm) | UN | | 3400 | 4200 | 5100 | 6000 | 5800 | 7000 |
| B | | 2900 | 3100 | 3400 | 3920 | 4500 | 6000 | |
| H | | 100 | 120 | 140 | 160 | 160 | 160 | |
| Peso totale del dispositivo | | 3.2T | 3.8T | 4.8T | 5.2t | 8.5T | 9.5t | |
Parametri tecnici e dimensioni esterne di carbonio a doppio strato
| Specifiche della serie | XF-LL-5000 | XF-LL-8000 | XF-LL-10000 | XF-LL-15000 | XF-LL-30000 | |
| Volume dell'aria per il trattamento di progettazione (NM³/H) | 5000 | 8000 | 10000 | 15000 | 30000 | |
| Diametro del serbatoio di adsorbimento D (mm) | 1500 | 1800 | 2000 | Determinato separatamente | Determinato separatamente | |
| Dimensioni del contorno | A (mm) | 3800 | 4500 | 4900 | Determinato separatamente | Determinato separatamente |
| B (mm) | 3000 | 3500 | 3800 | Determinato separatamente | Determinato separatamente | |
| C (mm) | 1000 | 1100 | 1100 | Determinato separatamente | Determinato separatamente | |
| Hmm) | 4200 | 4600 | 5000 | Determinato separatamente | Determinato separatamente | |
| Sistema di purificazione | Ingresso φmm | 400 | 530 | 560 | Determinato separatamente | Determinato separatamente |
| OUTLET φmm | 280 | 380 | 400 | Determinato separatamente | Determinato separatamente | |
| Sistema di asciugatura | Ingresso φmm | 280 | 380 | 400 | Determinato separatamente | Determinato separatamente |
| OUTLET φmm | 200 | 280 | 300 | Determinato separatamente | Determinato separatamente | |
| Capacità di riempimento del carbonio attivo (serbatoio singolo) kg | Un'altra decisione | Un'altra decisione | Un'altra decisione | Determinato separatamente | Determinato separatamente | |
| Consumo di analisi Steam (0,4 MPA) kg/h | 350 | 460 | 550 | Determinato separatamente | Determinato separatamente | |
| Consumo di acqua di raffreddamento (TL = 30 ° C, T2 = 36 ℃) ³M/H | 22 | 30 | 35 | Determinato separatamente | Determinato separatamente | |
| Aria compressa (0,4 MPA) | Pochi | Pochi | Pochi | Pochi | Pochi | |
| Potenza totale installata (SUPPERHEATER STEAM) KW | Determinare separatamente | Determinare separatamente | Determinare separatamente | Determinato separatamente | Determinato separatamente | |
| Efficienza di purificazione | ≥90% | ≥90% | ≥90% | Determinato separatamente | Determinato separatamente | |
| Peso di ogni serie di attrezzature (t) | 7.5 | 9.5 | 12 | Determinato separatamente | Separatamente determinato | |
