Principio operativo

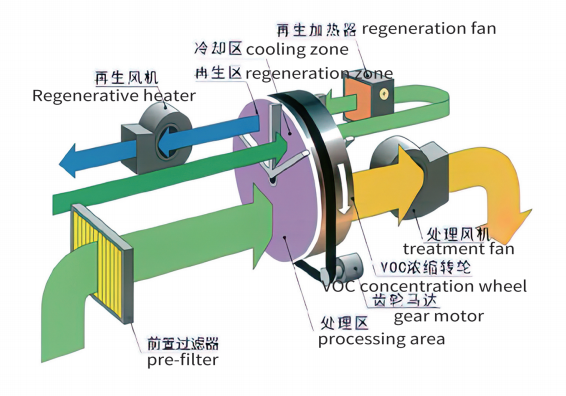

L'aria trattata contenente COV passa attraverso un pre-filtro e viene inviata nell'area di trattamento del rotore del concentratore. Nell'area di elaborazione, i COV vengono adsorbiti e rimossi dall'adsorbente e l'aria purificata viene scaricata dall'area di elaborazione della ruota di concentrazione. I COV adsorbiti sulla ruota di concentrazione sono desorbiti e concentrati (5 ~ 30 volte) nell'area di rigenerazione attraverso il trattamento dell'aria calda. Dopo che i COV altamente concentrati sono stati desorbiti, vengono preriscaldati nella camera di conservazione del calore RTO e i COV ad alta temperatura vengono inviati nella camera di combustione per la completa combustione, ossidamento e decomposizione in CO2 e acqua. I gas ad alta temperatura generati dal flusso di ossidazione attraverso corpi di accumulo di calore ceramica appositamente progettati, causando il riscaldamento dei corpi ceramici e "immagazzinare calore", che viene utilizzato per preriscaldare i successivi gas di rifiuti organici che entrano nel sistema, risparmiando così il consumo di carburante per il riscaldamento dei gas di scarto. Il corpo di accumulo di calore in ceramica deve essere diviso in due o più zone o camere, ogni camera di accumulo di calore che vive un ciclo continuo di pulizia di conservazione del calore e lavora continuamente.
Caratteristiche e specifiche dell'attrezzatura di concentrazione VOC
Elevata efficienza di purificazione: l'efficienza di adsorbimento della ruota può raggiungere fino al 98,5% (esclusi i componenti speciali).
Elevata efficienza di desorbimento: i composti organici con punti di ebollizione inferiori a 220 ° C possono essere quasi completamente desorbiti.
Piccola impronta: rispetto a attrezzature basate sull'adsorbimento simili, l'impronta della ruota di concentrazione è relativamente piccola.
Portata rischio di incendio: rispetto all'adsorbimento del carbonio attivo, la ruota di zeolite non è infiammabile e non vi è alcun rischio di accensione durante il processo di desorbimento.
Adsorbimento rapido e desorbimento: ha proprietà come breve tempo di adsorbimento, facile saturazione, alta efficienza di desorbimento e ciclo breve.
Le condizioni di selezione e le caratteristiche di RTO
| Basso consumo di energia | La concentrazione di gas di ingresso a 1500 ~ 2000 mg/m3 mantiene sostanzialmente l'autocigna, nessun rifornimento di carburante |
| Alta efficienza del recupero del calore dei rifiuti | Adottando la tecnologia di nuovo materiale (ceramica di conservazione termica), l'efficienza del recupero del calore è del 95% |
| Elevata efficienza di purificazione | L'efficienza può raggiungere fino al 98% o più quando si utilizza la normale valvola di sollevamento e fino al 99,3% 6 o più quando si utilizzano la doppia struttura chiusa della struttura eccentrica |
| Facile da usare | Adotta il controllo tradizionale elettrico o il controllo del controller industriale, una chiave per avviare e arrestarsi dopo la regolazione dei parametri, realizzare una supervisione incustodita |
| Forma di struttura | Letto fisso di tipo torre | Multi-letto rotondo | ||
| Tre torre struttura | Struttura a cinque torre | Struttura rotante | Struttura multi-valvola | |
| Capacità massima di movimentazione dell'aria | ≤65000m³/h | ≤100000m³/h | ≤100000m³/h | ≤100000m³/h |
| Spazio per pavimenti | Grande | Più grande | Generalee | General |
| Efficienza di purificazione | ≥90-98% | |||
| Forma della struttura della valvola | Valvola a pezzi/valvola a farfalla chiusa | Valvola a pezzi/valvola a farfalla chiusa | Valvola rotante | Valvola a farfalla ermetica |
| Forma di azionamento della valvola | Pneumaticooo | Pneumatic | Servo Motor Drive | Pneumatic |
| Metodo di riscaldamento | Liquido per rifiuti di gas naturale / solvente organico | |||
| Modalità Air Blowback | Soffiatura di pressione positiva/assorbimento inverso della pressione negativa | |||
| Modalità di ingresso dell'aria di sistema | Fornitura di aria a pressione positiva generalmente completa (cioè pressione positiva nell'area di reazione) | |||
| Design di sicurezza | Generalmente scegli la valvola di pressione/ temperatura e la porta a rilievo di esplosione pop-up, l'ingresso totale RTO impostato un arresto di fiamma standard | |||
1. Quando il sito del progetto si trova in aree estremamente fredde (<10’c), si dovrebbe prendere in considerazione la possibilità di condensa dell'aria compressa affidabile alla glassa di gasdotti o cilindri. In tali casi, l'unità pneumatica può essere sostituita con un'unità elettrica.
2. Viene utilizzato il liquido per rifiuti di solvente foreanico, è necessario fornire la sua composizione e valore calorifico per la selezione delle apparecchiature di combustione. Il riscaldamento elettrico può essere utilizzato quando il volume dell'aria è inferiore o uguale a 5000 nm³/h.
Criteri di selezione
1. Se il gas di scarico contiene componenti corrosivi come zolfo e cloro, questo deve essere comunicato durante il processo di selezione. I materiali resistenti alla corrosione come SUS2205 o superiore devono essere utilizzati per la lavorazione e la produzione per garantire un trattamento adeguato di tale gas nel processo a valle.
2. La concentrazione mista di gas di scarico che entrano nell'apparecchiatura di incenerimento ad alta temperatura di accumulo di calore dovrebbe trovarsi entro 1/4 dall'intervallo di limite esplosivo inferiore (LEL).
3. La temperatura di funzionamento massima per l'apparecchiatura di incenerimento ad alta temperatura di conservazione del calore è inferiore a 960 ℃. I materiali ad alta energia e i gas ad alta concentrazione devono essere trattati con diluizione. Se ci sono requisiti speciali, dovrebbero essere chiaramente dichiarati per fare richieste specifiche durante la progettazione dell'isolamento.
4. Il gas che entra nell'appoggio per l'incenimento ad alta temperatura non deve contenere particelle di polvere o nebbia di petrolio che può causare blocchi o ritorni, al fine di prevenire il lampeggiamento e il blocco della ceramica di conservazione termica.
5. Alcune regioni hanno requisiti specifici di emissione di ossido di azoto per le apparecchiature di incenerimento ad alta temperatura, che devono essere comunicate all'acquirente durante il processo di approvvigionamento. I sistemi di combustione a bassa sommon dovrebbero essere utilizzati per l'apparecchiatura di combustione e se il gas di scarico contiene un'alta concentrazione di azoto, anche un sistema di combustione a basso contenuto di nitrogen
