Industrie e portata applicabili
Questo sistema è applicabile alla scarica centralizzata da (da -10 ° C a 15 ° C) di gas di scarto organico in settori come meccanici, elettronici, chimici, farmaceutici, luminosi, stampa, costruzione di navi ed elettrodomestici. I tipi di solventi organici che possono essere purificati e recuperati includono i seguenti solventi singoli o misti:
-Drocarburi aromatici: benzene, toluene, xilene, stirene, ecc.
-Cetoni: acetone, cicloesanone, metil etil chetone, ecc.
-Esters: acetato di etile, butil acetato, metil isobutil ketone, olio di banana, ecc.
-Alcools: metanolo, etanolo, alcool isopropilico, ecc.
-Petroleum Prodotti: benzina volatile, diesel, ecc.
Parametri tecnici e caratteristiche delle prestazioni
| Modello Parametro | Serie WOV-TXW-40 | Serie WOV-TXW-60 | Serie WOV-TXW-80 | Note | |
| Volume di gas di scarico trattato (NM³) | 3000-4000 | 4500-6000 | 6000-8000 | | |
| Concentrazione di gas di scarico (mg/m³) | ≤4000 | (-10-15 ° C) | |||
| Dimensione (mm) | 2300x2200x3600 | 3200x2700x4100 | 4200x2800x4700 | | |
| Resistenza (MPA) | 0,3-0,5 | 0,3-0,5 | 0,3-0,5 | | |
| Energia elettrica (KW) | 11 | 18.5 | 28 | | |
| Altezza centrale di ingresso (mm) | 735 | 915 | 119.5 | | |
| Flusso d'acqua | Pressione (MPA) | 0.1 | 0.1 | 0.1 | |
| Consumo (M³/H) | 15 | 40 | 60 | | |
| Vapore desorboso | Pressione (MPA) | 0.4 | 0.4 | 0.4 | |
| Consumo (M³/H) | 20-50 | 60-100 | 150-230 | | |
| Aria compressa | Pressione (MPA) | 0,4-0,5 | 0,4-0,5 | 0,4-0,5 | |
| Consumo (M³/H) | 0.3 | 0.36 | 0.45 | | |
| Peso dell'attrezzatura (kg) | 2800 | 3900 | 5100 | | |
Caratteristiche e vantaggi dell'attrezzatura
1. Il dispositivo utilizza fibre di carbonio attivo con una grande superficie specifica (1000 ~ 1500㎡/g) e una struttura microporosa uniforme come materiale di adsorbimento, che presenta i vantaggi dell'elevata efficienza di purificazione e una minore quantità di riempimento di materiali di adsorbimento.
2. Il tempo di adsorbimento e desorbimento dei solventi organici è breve, la velocità è veloce e la qualità dei solventi recuperati è buona.
3. L'intero sistema è controllato da programmi di microcomputer e può essere gestito manualmente o automaticamente, con un facile funzionamento e alta affidabilità.
4. Le apparecchiature e i componenti nel sistema sono assemblati in una struttura compatta, che è facile da installare e occupa una piccola area.
5. Riduzione delle vibrazioni, isolamento sonoro, prevenzione dell'esplosione, eccesso di temperatura e misure di protezione da sovra-pressione per tutte le apparecchiature e i componenti del sistema, garantendo un funzionamento sicuro e l'idoneità per l'installazione in varie località come pavimenti di officina, pavimenti e tetti.
6. La portata dell'aria è progettata in base ai requisiti dell'utente.

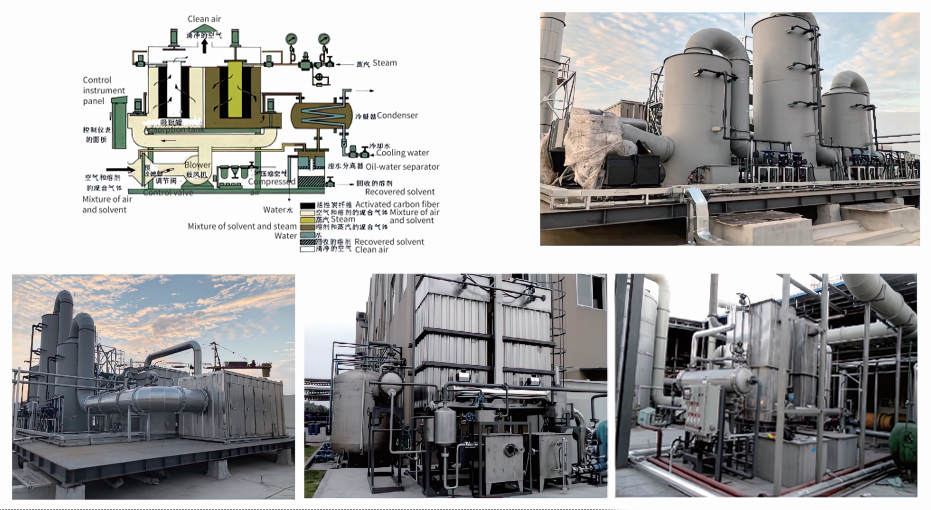

Flusso di processo e principio di lavoro
Il principio di lavoro di questo dispositivo si basa sulla forza di adsorbimento dei materiali attivi microporosi su molecole o cluster di solventi. Quando i gas di scarto industriale passano attraverso il mezzo di adsorbimento, i solventi organici in esso vengono "intrappolati" e rimossi, con conseguente purificazione dei gas di scarto organico. Secondo la teoria del movimento termico molecolare, quando l'energia termica viene aggiunta al sistema di adsorbimento dall'esterno, aumenta l'energia del movimento termico delle molecole o dei cluster adsorbiti. Quando la forza di movimento termica è sufficiente per superare la forza di adsorbimento, le molecole di solvente organico "si rompono" dal sistema di adsorbimento e il mezzo di adsorbimento verrà rigenerato. Questo dispositivo ha due set di adsorbitori pieni di feltri a fibra di carbonio attivati, A e B, per l'adsorbimento ciclico-saturazione-processi di regolazione del desorbimento.
Lo stato dei solventi organici dipende dalla temperatura e dalla pressione dell'ambiente. I solventi organici dissociati dall'adsorber sono in uno stato gassoso quando la pressione che sperimentano ad alta temperatura è inferiore o vicina alla pressione del vapore di saturazione corrispondente alla temperatura. Dopo che la temperatura dei solventi organici viene ridotta attraverso uno scambiatore di condensatore (scambiatore di calore), la pressione del vapore di saturazione corrispondente diminuisce anche e la pressione nel sistema sarà molto più elevata della pressione del vapore organico, i solventi organici si condensano in un liquido. Il liquido misto di solvente e condensa scorre nel separatore. La maggior parte dei solventi organici sono insolubili o leggermente solubili in acqua. I solventi organici vengono recuperati dal separatore utilizzando il principio di separazione della gravità in base alla differenza nella gravità specifica tra solventi e acqua. La condensa viene scaricata dopo il trattamento a prova di esplosione.
