A cosa servono gli accessori per le apparecchiature per il trattamento dei gas di scarico organici COV?

Per cosa vengono utilizzati gli accessori per apparecchiature per il trattamento dei gas di scarico organici COV?

La risposta diretta è questa Accessori per apparecchiature tecniche per il trattamento dei gas di scarico organici COV sono utilizzati per proteggere, supportare e ottimizzare le prestazioni delle unità principali di trattamento all'interno di un sistema di trattamento dei gas di scarico dei COV industriali. Componenti come valvole limitatrici di pressione ad alta temperatura e cabine di spruzzatura orizzontali non costituiscono l'unità di purificazione primaria stessa, ma svolgono funzioni di supporto critiche tra cui la protezione da sovrapressione, il pretrattamento del particolato, il controllo della temperatura e la direzione del flusso d'aria all'interno della catena complessiva delle apparecchiature per il trattamento dei gas di scarico. Senza accessori adeguatamente abbinati, anche un sistema COV a carbone attivo o un sistema COV ad ossidazione catalitica ben progettato può soffrire di flusso d'aria instabile, usura prematura delle apparecchiature o accumulo di pressione pericoloso durante le fluttuazioni del processo. Questo è il motivo per cui le società di ingegneria specializzate nel trattamento dei gas di scarico organici, come Lvquan Environmental Protection Engineering Technology Co., Ltd., progettano gli accessori come parte integrata del sistema completo di trattamento dell'aria dei COV piuttosto che come ripensamento. Le sezioni seguenti illustrano come funzionano questi sistemi, come si confrontano le diverse tecnologie di trattamento, cosa fanno gli accessori specifici all'interno del sistema e come selezionare la giusta configurazione per una determinata applicazione industriale.

Come funziona un sistema di trattamento dei gas di scarico dei COV

Un tipico sistema di trattamento dei gas di scarico dei COV industriali segue una sequenza generale che inizia con la cattura, passa attraverso il pretrattamento, continua in una fase di purificazione del nucleo e termina con lo scarico sicuro attraverso un camino. Il gas di scarico contenente composti organici volatili viene prima raccolto attraverso cappe di cattura o condutture posizionate vicino alla fonte di emissione, come una linea di trattamento degli scarichi di un'officina di verniciatura o un punto di controllo dei COV dell'industria della stampa. Il gas raccolto passa quindi comunemente attraverso una fase di pretrattamento, dove una cabina di spruzzatura orizzontale può rimuovere i particolati, raffreddare il flusso di gas o, in alcune configurazioni di protezione antincendio, favorire una rapida copertura dell'area per motivi di sicurezza. Dopo il pretrattamento, il gas entra nell'unità centrale di trattamento, che può basarsi sull'adsorbimento tramite carbone attivo, ossidazione catalitica o ossidazione termica a seconda della concentrazione e della composizione dei COV presenti. Gli accessori di sicurezza e controllo, comprese le valvole limitatrici di pressione adatte al servizio ad alta temperatura, sono posizionati nei punti chiave della canalizzazione per proteggere il sistema da eventi di sovrapressione prima che il gas trattato venga rilasciato come scarico pulito.

Carbone attivo vs Ossidazione catalitica: confronto tra tecnologie di trattamento dei COV

La scelta tra carbone attivo e ossidazione catalitica è una delle prime decisioni più comuni nella progettazione di un sistema di trattamento dell'aria dei COV e la scelta giusta dipende in larga misura dalla concentrazione del gas, dalla portata e dai composti specifici coinvolti. I sistemi COV a carbone attivo funzionano attraverso l'adsorbimento, in cui le molecole organiche vengono catturate sulla superficie porosa del supporto di carbone, e questo approccio è generalmente adatto a flussi a concentrazione inferiore con flusso intermittente. I sistemi COV di ossidazione catalitica convertono invece i composti organici in anidride carbonica e vapore acqueo attraverso una reazione di ossidazione controllata su un letto catalitico, che tende a funzionare bene con flussi di gas a concentrazione moderata e più continui. I riferimenti generali sul controllo dell'inquinamento atmosferico industriale, incluso il materiale di panoramica tecnologica pubblicato dall'Environmental Protection Agency degli Stati Uniti sulle tecnologie di controllo dei COV, descrivono sia l'adsorbimento che l'ossidazione come approcci consolidati con intervalli operativi diversi piuttosto che uno universalmente superiore. Il grafico seguente presenta un confronto illustrativo dei tipici intervalli di efficienza di rimozione riportati nelle descrizioni generali della tecnologia del settore, piuttosto che dati di test certificati per ogni singola installazione specifica.

Il grafico a barre orizzontali riportato sopra mostra uno schema generale degli intervalli tipici di efficienza di rimozione in quattro approcci comuni al trattamento dei gas di scarico industriali ed è inteso come riferimento illustrativo piuttosto che come misurazione certificata per un singolo impianto. La ventilazione semplice senza una fase di trattamento dedicata offre le prestazioni relative più basse, poiché diluisce principalmente anziché rimuovere attivamente i composti organici dal flusso d'aria. L’adsorbimento con carbone attivo e l’ossidazione catalitica mostrano entrambi prestazioni significativamente più elevate, il che è coerente con il motivo per cui queste due tecnologie rimangono le opzioni più ampiamente utilizzate nella progettazione di sistemi di purificazione dei COV industriali. Un sistema combinato multistadio, che abbina accessori di pretrattamento come una cabina di spruzzatura con un'unità di adsorbimento o ossidazione, tende a mostrare il modello complessivo più forte perché ogni stadio si rivolge a una parte diversa del flusso di gas, dalle particelle e dalla temperatura ai composti organici stessi. Questo modello generale supporta il principio ingegneristico più ampio secondo cui gli accessori delle apparecchiature per il trattamento dei COV, pur non essendo la tecnologia di purificazione primaria, influiscono materialmente sulle prestazioni complessive del sistema che supportano.

Confronto tra sistemi RTO e RCO per applicazioni industriali

Per le strutture che valutano un sistema RTO rispetto a un sistema RCO, la differenza fondamentale risiede nel modo in cui ciascuna tecnologia gestisce il calore durante il processo di ossidazione, che influisce direttamente sull’efficienza energetica e sull’idoneità a diversi intervalli di concentrazione. Un ossidatore termico rigenerativo, comunemente indicato come RTO, utilizza mezzi di scambio termico ceramici per recuperare gran parte dell'energia termica generata durante l'ossidazione, il che lo rende particolarmente adatto a strutture con carico di COV da moderato ad elevato in cui il recupero energetico ha un impatto significativo sull'efficienza operativa. Un ossidatore catalitico rigenerativo, o RCO, ottiene l'ossidazione a una temperatura operativa inferiore facendo affidamento su un catalizzatore, che può ridurre il consumo di carburante per flussi a concentrazione inferiore ma generalmente richiede maggiore attenzione alle condizioni del catalizzatore nel tempo. Il grafico radar riportato di seguito mette a confronto RTO, RCO e adsorbimento di carbone attivo in diverse dimensioni qualitative rilevanti per la selezione della configurazione di un'apparecchiatura per il trattamento dei COV e dovrebbe essere letto come un confronto di pianificazione generale piuttosto che come un preciso punto di riferimento di laboratorio.

Il grafico radar qui sopra mette a confronto tre approcci comuni al trattamento dei COV industriali in sei dimensioni di pianificazione qualitativa ed è inteso a supportare le discussioni sulla selezione della tecnologia piuttosto che a sostituire una valutazione ingegneristica specifica del sito. I sistemi RTO ottengono il punteggio più alto in termini di recupero energetico e idoneità al servizio continuo, che riflette la loro progettazione di scambio termico e il loro uso comune in strutture che gestiscono turni di produzione lunghi e costanti, come le linee di purificazione dell'aria delle fabbriche di rivestimento. I sistemi RCO si collocano in una posizione intermedia, offrendo prestazioni ragionevoli nella maggior parte delle dimensioni e richiedendo generalmente temperature operative inferiori rispetto a RTO, il che può essere un vantaggio per le strutture focalizzate su un consumo energetico moderato. L'adsorbimento del carbone attivo ottiene i punteggi più alti in termini di flessibilità di avvio e adattamento a bassa concentrazione, poiché i letti di carbone possono essere portati online rapidamente e funzionano bene quando il carico di COV è inferiore o intermittente, come nelle applicazioni di controllo dei COV del settore della stampa di piccole dimensioni. Comprendere questi punti di forza relativi aiuta i team di ingegneri e i gestori delle strutture a restringere il campo della giusta tecnologia di base prima di finalizzare gli accessori delle apparecchiature di trattamento dei COV circostanti che la supportano.

Principali accessori per apparecchiature per il trattamento dei COV e loro funzioni

Oltre all'unità centrale di adsorbimento o ossidazione, un pacchetto completo di apparecchiature tecniche per il trattamento dei gas di scarico organici dei COV si basa su una serie di accessori di supporto, ciascuno dei quali svolge una funzione specifica all'interno del sistema. Lvquan Environmental Protection Engineering Technology Co., Ltd. produce una gamma di questi componenti di sistemi COV, due dei quali sono descritti di seguito insieme al loro ruolo in un tipico layout di apparecchiature per il trattamento dei gas di scarico industriali.

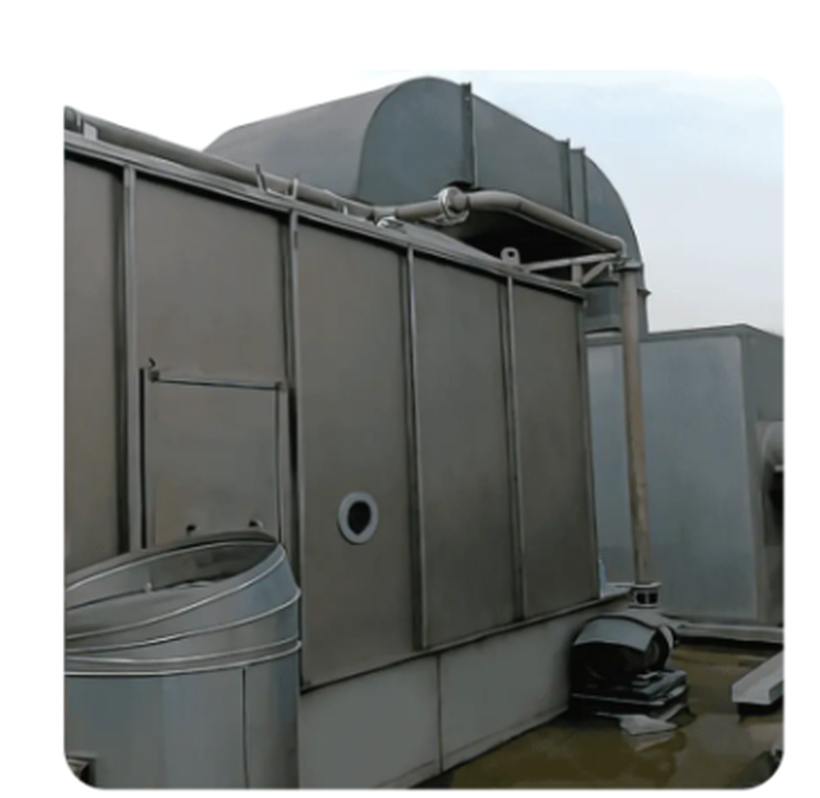

Cabina di spruzzatura orizzontale LQ-WPG

La cabina di spruzzatura orizzontale LQ-WPG utilizza un efficiente sistema di spruzzatura combinato con una disposizione dello spazio interno ottimizzata per ottenere una copertura completa del flusso di gas in un breve tempo di permanenza. Questo design consente all'unità di rimuovere efficacemente le particelle dannose dal flusso d'aria prima che raggiunga le fasi di trattamento a valle, riducendo così il carico di particolato sui letti di carbone attivo o sulle superfici del catalizzatore lungo il sistema. Nelle configurazioni incentrate sulla protezione antincendio e sul raffreddamento dell'area, lo stesso principio di spruzzatura orizzontale supporta una rapida copertura di uno spazio protetto, motivo per cui questo tipo di accessorio è particolarmente adatto ad ambienti come data center, magazzini e officine di produzione che richiedono sia un efficiente supporto per la pulizia quotidiana che una risposta antincendio affidabile. Posizionare una cabina di spruzzatura come fase di pretrattamento prima di un'unità principale di purificazione dei COV è una strategia comune per le parti del sistema di lavaggio dei gas di scarico, poiché aiuta a proteggere i componenti a valle più sensibili dall'incrostazione di particolato. Questo ruolo strutturale è uno dei motivi per cui gli accessori di pretrattamento sono considerati parte integrante della pianificazione degli accessori per il trattamento del gas piuttosto che un componente aggiuntivo opzionale.

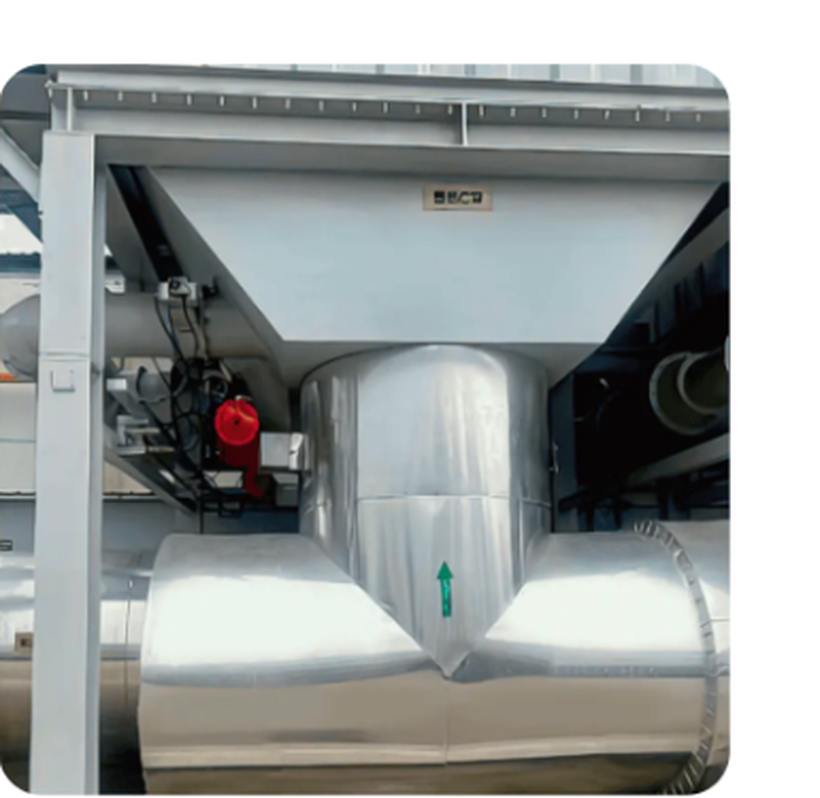

Valvola limitatrice di pressione per alte temperature LQ-GXF

La valvola limitatrice di pressione ad alta temperatura LQ-GXF è costruita con materiali resistenti alle alte temperature e combinata con una precisa tecnologia di tenuta, che le consente di funzionare stabilmente in condizioni di processo ad alto calore. La sua funzione principale è prevenire eventi di sovrapressione all'interno delle condutture e delle tubazioni di processo, aprendosi in modo controllato per rilasciare la pressione in eccesso prima che possa danneggiare le apparecchiature a monte o compromettere la sicurezza del sistema. Questo tipo di accessorio è ampiamente utilizzato nelle condotte di processo ad alta temperatura di impianti petrolchimici, centrali elettriche e impianti metallurgici, dove possono verificarsi improvvisi picchi di pressione durante le interruzioni del processo o le transizioni delle apparecchiature. All'interno di un sistema di trattamento dei gas di scarico dei COV che comprende fasi di ossidazione termica, una valvola limitatrice di pressione adeguatamente dimensionata è un componente critico del sistema di scarico, poiché i metodi di trattamento basati sulla combustione possono generare fluttuazioni localizzate di pressione e temperatura che devono essere gestite in sicurezza. La scelta di una valvola limitatrice di pressione classificata per il corretto intervallo di temperatura e pressione è una delle decisioni ingegneristiche più importanti nella protezione dell'integrità a lungo termine di un sistema di controllo dei COV industriali.

Come gli accessori si collegano all'interno del sistema complessivo

Il diagramma di flusso semplificato riportato sopra illustra la sequenza generale in cui gli accessori delle apparecchiature per il trattamento dei COV si collegano all'interno di un sistema completo di trattamento dei gas di scarico organici ed è inteso come un layout concettuale piuttosto che un disegno esatto di tubazioni e strumentazione per qualsiasi progetto specifico. Il gas entra attraverso una cappa di cattura o una rete di condotti, si sposta in una fase di pretrattamento come una cabina di spruzzatura orizzontale, quindi procede nell'unità centrale di trattamento dove la maggior parte della rimozione dei COV avviene tramite adsorbimento o ossidazione. Una valvola limitatrice di pressione è posizionata vicino all'estremità a valle del sistema, dove è pronta a rispondere a qualsiasi condizione di sovrapressione prima che il gas trattato raggiunga il camino di scarico. Questo approccio graduale riflette la pratica standard della guida di progettazione ingegneristica per il trattamento dei gas di scarico, in cui ciascun accessorio affronta uno specifico fattore di rischio o di prestazione piuttosto che una singola unità che tenta di gestire tutte le funzioni contemporaneamente. Le strutture che pianificano un nuovo sistema di purificazione dei COV industriali o ne aggiornano uno esistente, generalmente traggono vantaggio dalla revisione dell'intera sequenza con un partner tecnico esperto piuttosto che dalla selezione dei singoli componenti isolatamente.

Dove gli accessori per apparecchiature per il trattamento dei COV vengono applicati in tutti i settori

La domanda di accessori per apparecchiature per il trattamento dei COV abbraccia una vasta gamma di settori industriali e la configurazione specifica degli accessori spesso cambia a seconda della fonte del gas di scarico organico. Le applicazioni di trattamento degli scarichi delle officine di verniciatura generano in genere flussi di gas carichi di particolato che beneficiano di una fase di pretrattamento della cabina di verniciatura prima di un'unità di adsorbimento o ossidazione del nucleo. Il controllo dei COV nel settore della stampa spesso riguarda emissioni più consistenti a base di solventi, che tendono a favorire una tecnologia di trattamento centrale stabile abbinata ad accessori che supportano il funzionamento continuo. Il trattamento dei COV negli impianti chimici e le applicazioni metallurgiche spesso coinvolgono condizioni di processo a temperature più elevate, ed è qui che le valvole limitatrici di pressione resistenti alle alte temperature diventano particolarmente importanti per proteggere l'integrità delle tubazioni. Il grafico a ciambella riportato di seguito presenta una distribuzione illustrativa generale della domanda di accessori in queste categorie di settori, basata su modelli comuni descritti nella letteratura sul controllo dell'inquinamento atmosferico industriale piuttosto che su un'indagine di mercato misurata con precisione.

Il grafico a ciambella qui sopra illustra un modello generale di dove gli accessori delle apparecchiature per il trattamento dei COV tendono ad essere applicati in quattro grandi categorie di settori e dovrebbe essere letto come un riferimento direzionale piuttosto che come una precisa scomposizione del mercato misurata. I laboratori di verniciatura rappresentano una quota significativamente ampia della domanda tipica, in gran parte perché i processi di rivestimento e spruzzatura generano sia particolato che vapori di solventi organici che richiedono un approccio combinato di pretrattamento e trattamento del nucleo. Anche le applicazioni del settore della stampa costituiscono una quota significativa, riflettendo l’uso diffuso di inchiostri e rivestimenti a base solvente nelle operazioni di stampa di imballaggi e pubblicazioni. Gli impianti chimici e la metallurgia o altri processi industriali ad alta temperatura costituiscono una quota minore ma comunque importante, e queste applicazioni tendono a porre maggiore enfasi sugli accessori resistenti alle alte temperature come le valvole limitatrici di pressione piuttosto che sul pretrattamento mirato al particolato. Questo modello di distribuzione generale costituisce un contesto utile per i gestori delle strutture che confrontano le esigenze dei propri sistemi di trattamento dell'aria dei COV rispetto al modo in cui accessori simili vengono utilizzati in ambienti industriali comparabili.

Efficienza del trattamento in più fasi: come si sviluppa la rimozione cumulativa nel sistema

Comprendere come vengono rimossi i COV in ogni fase del sistema aiuta a spiegare perché gli accessori sono importanti anche quando non costituiscono la tecnologia di purificazione primaria. Il grafico ad area seguente presenta una vista illustrativa dell'efficienza di rimozione cumulativa mentre il gas si muove attraverso un tipico sistema di purificazione dei COV industriali a quattro fasi, basato sulla logica generale del processo di ingegneria piuttosto che sui dati di test certificati per un'installazione specifica.

Il grafico ad area qui sopra mostra un andamento generale al rialzo nell’efficienza di rimozione cumulativa mentre il gas attraversa le quattro grandi fasi di un tipico processo ingegneristico di trattamento dei gas di scarico industriali, dalla cattura iniziale fino allo scarico finale. La sola fase di cattura contribuisce solo in misura modesta alla rimozione, poiché la sua funzione principale è raccogliere il flusso di gas anziché trattarlo attivamente. La fase di pretrattamento, che può includere una cabina di spruzzatura orizzontale, aggiunge un ulteriore incremento rimuovendo le particelle e stabilizzando la temperatura a monte dell'unità di trattamento principale. Il guadagno maggiore si verifica durante la fase di trattamento centrale, dove l’adsorbimento con carbone attivo o l’ossidazione catalitica eseguono la maggior parte della rimozione dei composti organici, il che è coerente con il motivo per cui questa fase è generalmente considerata l’investimento primario nelle apparecchiature di trattamento dei COV. Il graduale livellamento vicino allo scarico finale riflette la diminuzione dei guadagni incrementali una volta che il trattamento principale ha già affrontato la maggior parte del carico di COV, rafforzando la conclusione pratica secondo cui il pretrattamento e gli accessori di sicurezza esistono per proteggere e stabilizzare il sistema piuttosto che per guidare in modo indipendente i maggiori guadagni di efficienza.

Come scegliere l'attrezzatura per il trattamento dei COV per la tua struttura

Selezionare la giusta combinazione di tecnologia di trattamento principale e accessori di supporto diventa più semplice con una lista di controllo strutturata, in particolare per i gestori delle strutture che confrontano le opzioni per la prima volta.

1. Identificare l'intervallo di concentrazione di COV e la portata del flusso di gas di scarico prima di scegliere tra le tecnologie di adsorbimento e ossidazione.
2. Confermare se nel flusso di gas è presente materiale particolato, il che indicherebbe la necessità di una cabina di spruzzatura o di un accessorio di pretrattamento simile.
3. Rivedere la temperatura operativa del processo per garantire che le valvole limitatrici di pressione e gli accessori delle condutture siano classificati per il corretto intervallo di servizio ad alta temperatura.
4. Considerare se l'impianto funziona in modo continuo o intermittente, poiché ciò influisce sull'idoneità dei sistemi RTO, RCO o basati su carbone attivo.
5. Collaborare con un produttore esperto di apparecchiature per il trattamento dei COV per rivedere il layout completo del sistema anziché acquistare i singoli componenti separatamente.

Guida alla manutenzione del sistema di trattamento dei COV

Una manutenzione costante mantiene il funzionamento affidabile del sistema di trattamento dei gas di scarico dei COV e contribuisce a prolungare la durata operativa sia dell'unità principale di trattamento che dei suoi accessori di supporto.

1. Ispezionare periodicamente gli ugelli di spruzzatura e le parti interne dell'armadietto per confermare una copertura uniforme e prevenire il blocco dovuto all'accumulo di residui di particolato.
2. Testare le valvole limitatrici della pressione a intervalli regolari per verificare che si aprano e si riposizionino correttamente in condizioni di pressione simulata.
3. Monitorare i livelli di saturazione del letto di carbone attivo e pianificare la sostituzione o la rigenerazione prima che lo sfondamento riduca le prestazioni di rimozione.
4. Controllare periodicamente le condizioni del catalizzatore nei sistemi di ossidazione catalitica, poiché la degradazione graduale del catalizzatore può ridurre l'efficienza del trattamento a lungo termine.
5. Mantenere le condutture e le guarnizioni prive di perdite, poiché anche piccole perdite possono consentire al gas non trattato di bypassare il sistema di trattamento.

Seguire una guida strutturata alla manutenzione del sistema di trattamento dei COV riduce la probabilità di tempi di inattività non pianificati e supporta la conformità coerente ai requisiti di controllo dell'inquinamento atmosferico per tutta la vita operativa dell'apparecchiatura. Le strutture che lavorano con un fornitore affermato di componenti per apparecchiature VOC generalmente trovano più facile reperire rapidamente accessori sostitutivi quando l'ispezione di routine identifica un componente prossimo alla fine del suo intervallo di manutenzione.

Informazioni su Lvquan Environmental Protection Engineering Technology Co., Ltd.

Lvquan Environmental Protection Engineering Technology Co., Ltd. ha sede a Gaoyou, Yangzhou, un'area spesso descritta come la porta nord della provincia di Jiangsu, e opera come una società per azioni formata attraverso la collaborazione di professionisti con più di trent'anni di esperienza combinata nella progettazione e produzione di apparecchiature per COV. In qualità di produttore professionale di apparecchiature tecniche per il trattamento dei gas di scarico organici dei COV, la società mantiene un capitale sociale di ventidue milioni di yuan, immobilizzazioni di quasi quaranta milioni di yuan e un totale attivo di quasi sessanta milioni di yuan, che supporta un'area edificabile di novemilaottocento metri quadrati. L'azienda gestisce più di duecento set di vari tipi di apparecchiature di lavorazione e impiega centoventi membri dello staff, supportando una capacità di produzione annua di cento milioni di yuan attraverso i suoi accessori per apparecchiature per il trattamento dei COV e le linee di prodotti complete di apparecchiature di ingegneria. Questa combinazione di esperienza ingegneristica, scala di produzione e capacità produttiva dedicata supporta il ruolo dell'azienda come fabbrica cinese di apparecchiature per il trattamento dei COV, al servizio dei clienti che necessitano di sistemi personalizzati per il trattamento dei gas di scarico dei COV, progetti di sistemi di trattamento dei COV OEM e fornitura di soluzioni di trattamento dei COV chiavi in ​​mano per un'ampia gamma di applicazioni industriali.

Domande frequenti

D1: Per cosa vengono utilizzati gli accessori per le apparecchiature per il trattamento dei gas di scarico organici dei COV?
Questi accessori supportano l'unità di trattamento principale gestendo funzioni come il pretrattamento del particolato, il raffreddamento del gas e la protezione da sovrapressione, che insieme aiutano l'intero sistema di trattamento dei gas di scarico dei COV a funzionare in modo sicuro e coerente.

Q2: Qual è la differenza tra carbone attivo e ossidazione catalitica per il trattamento dei COV?
I sistemi a carbone attivo rimuovono i composti organici attraverso l'adsorbimento su mezzi di carbonio porosi, mentre l'ossidazione catalitica converte i composti organici in anidride carbonica e vapore acqueo attraverso una reazione controllata su un catalizzatore.

Q3: In cosa differisce un sistema RTO da un sistema RCO?
Un sistema RTO utilizza mezzi di scambio termico ceramici per recuperare energia termica durante l'ossidazione, mentre un sistema RCO si basa su un catalizzatore per ottenere l'ossidazione a una temperatura operativa inferiore.

Q4: A cosa serve una valvola limitatrice di pressione per alte temperature in un sistema COV?
Viene utilizzato per rilasciare la pressione in eccesso in modo controllato durante i disturbi del processo, proteggendo le condutture e le tubazioni di processo dai danni da sovrapressione in applicazioni ad alta temperatura come l'ossidazione termica.

D5: Gli accessori delle apparecchiature per il trattamento dei COV possono essere personalizzati per una struttura specifica?
Sì, molti produttori offrono configurazioni personalizzate dei sistemi di trattamento dei gas di scarico dei COV, consentendo di abbinare accessori come cabine di spruzzatura e valvole limitatrici di pressione a condizioni di processo specifiche e requisiti del settore.

Q6: Con quale frequenza deve essere ispezionato un sistema di trattamento dei gas di scarico dei COV?
La frequenza delle ispezioni dipende dalle condizioni del processo, ma i controlli di routine delle cabine di spruzzatura, delle valvole limitatrici di pressione, dei letti di carbone e delle condizioni del catalizzatore sono generalmente consigliati come parte della pianificazione di manutenzione standard.
