A cosa serve l'attrezzatura di incenerimento catalitico per accumulo di calore LQ-RCO nel trattamento dei COV?

Per cosa sono progettate le apparecchiature di incenerimento catalitico per accumulo di calore LQ-RCO

Apparecchiature per incenerimento catalitico con accumulo di calore LQ-RCO è industriale Trattamento COV apparecchiature costruite per scomporre i composti organici presenti nei flussi di scarico degli stabilimenti in anidride carbonica e vapore acqueo attraverso un processo ossidante catalitico rigenerativo. In termini semplici, il sistema aspira gas di scarico carichi di solventi o contenenti odori, aumenta la sua temperatura con l’aiuto del calore immagazzinato anziché del carburante fresco per la maggior parte del ciclo, fa passare il flusso attraverso un letto catalitico a una temperatura di reazione moderata e rilascia un flusso di gas trattato che trasporta molti meno composti organici volatili rispetto al flusso in ingresso. Questo tipo di inceneritore ad accumulo di calore viene comunemente installato a valle di linee di verniciatura, forni, macchine da stampa e reattori chimici dove è richiesto il trattamento continuo dei gas di scarico.

Come un pezzo di attrezzature per l'incenerimento , l'ossidatore catalitico rigenerativo LQ-RCO combina l'ossidazione catalitica a bassa temperatura con la tecnologia di accumulo del calore ceramico. Questo abbinamento è ciò che consente all’unità di recuperare gran parte del calore di reazione e riutilizzarlo per preriscaldare il gas di scarico in entrata, il che a sua volta riduce la domanda di combustibile ausiliario o di riscaldamento elettrico e abbassa la temperatura del gas in uscita dal camino. L'apparecchiatura mostrata di seguito è un'installazione rappresentativa di un'apparecchiatura di incenerimento catalitico per accumulo di calore LQ-RCO, con l'alloggiamento, i pannelli di ispezione e le condutture di collegamento visibili all'esterno.

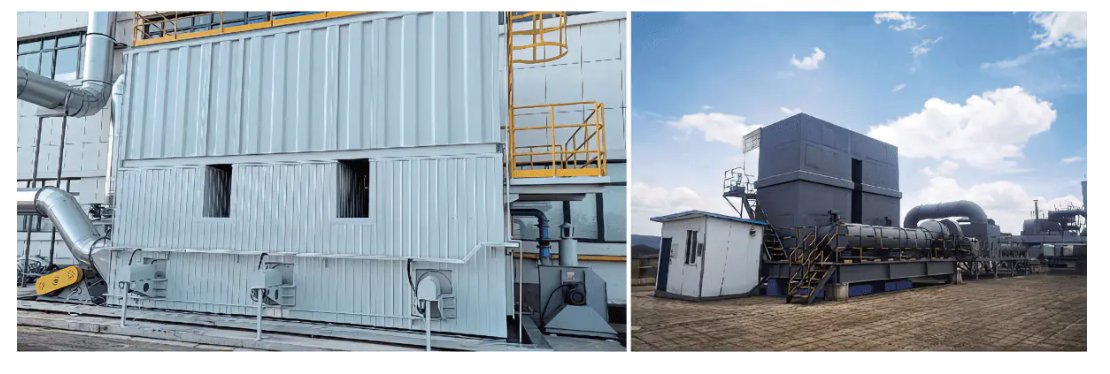

Figura 1. Apparecchiatura di incenerimento catalitico per accumulo di calore LQ-RCO in loco, mostrata con l'alloggiamento isolato a sinistra e un'unità installata con condutture di collegamento a destra.

Principio di funzionamento dell'ossidatore termico alla base del sistema RCO

La comprensione del principio di funzionamento dell'ossidatore termico di un sistema RCO inizia con la sequenza di avvio. Prima che il gas di scarico venga collegato all'apparecchio, la camera di riscaldamento e il letto di accumulo termico in ceramica vengono preriscaldati elettricamente. Una volta raggiunta la temperatura impostata, la fonte del gas di scarico viene aperta e una ventola corrispondente aspira il gas nell'unità. Il flusso in ingresso scambia prima calore con un corpo ceramico preriscaldato e accumulatore di calore, captando un primo aumento di temperatura, quindi entra in una zona di riscaldamento per un secondo aumento di temperatura fino a raggiungere il livello necessario per la reazione catalitica.

Da lì, il gas entra nella camera catalitica, dove i composti organici reagiscono sul letto catalitico per formare anidride carbonica e acqua rilasciando energia termica. Il gas trattato e pulito restituisce quindi parte del calore a un secondo corpo ceramico di accumulo del calore prima di essere scaricato dal ventilatore. Una termocoppia in ingresso sul lato della ventola di scarico controlla continuamente la temperatura del gas e, una volta raggiunto il set point, la valvola di commutazione cambia posizione in modo che il flusso del gas di scarico e il flusso del gas pulito si scambino le camere. Questo ciclo rigenerativo si ripete continuamente, che è l'idea centrale dietro ogni ossidatore catalitico rigenerativo ed è anche il motivo per cui la tecnologia è talvolta raggruppata insieme a un ossidatore termico rigenerativo nei riferimenti generali al diagramma dell'ossidatore termico, anche se i due utilizzano temperature di reazione diverse.

Figura 2. Vista isometrica semplificata dell'alloggiamento di un sistema RCO, con la camera catalitica, le doppie camere di accumulo del calore, le valvole di ingresso e di commutazione, la termocoppia e le posizioni della ventola etichettate come riferimento.

Processo di commutazione a due camere e ciclo di recupero del calore

La maggior parte dei progetti di inceneritori catalitici di questo tipo funzionano su due camere di accumulo del calore che, a turno, assorbono e rilasciano calore, e l'LQ-RCO può anche essere configurato con tre camere quando è richiesto un obiettivo di efficienza di purificazione più elevato. In quello che può essere chiamato Processo 1, la prima camera assorbe il calore dal gas di scarico in entrata mentre la seconda camera rilascia il calore immagazzinato mentre il gas pulito la attraversa mentre esce. Dopo che la valvola di commutazione cambia posizione, i ruoli si invertono nel Processo 2, la prima camera ora rilascia il calore immagazzinato mentre la seconda camera inizia ad assorbire il calore dal successivo lotto di gas di scarico in entrata. La camera catalitica si trova tra le due camere di accumulo del calore ed è il luogo in cui avviene l'effettiva decomposizione catalitica dei composti organici in entrambi i processi.

Efficienza di purificazione RCO, consumo di energia e prestazioni in termini di emissioni

Poiché il catalizzatore abbassa la temperatura necessaria per l'ossidazione, il sistema di combustione catalitica LQ-RCO reagisce tipicamente a da 250°C a 500°C , ben al di sotto della temperatura necessaria a un ossidatore termico a fiamma libera per raggiungere lo stesso risultato di distruzione. Il funzionamento in questo intervallo di temperature più basse è anche il motivo per cui l'apparecchiatura viene descritta come un sistema di ossidazione a bassa temperatura, ed è uno dei motivi per cui la formazione di ossido di azoto rimane bassa rispetto ai metodi di combustione ad alta temperatura. Secondo la scheda tecnica del produttore, una configurazione RCO a due camere raggiunge generalmente un'efficienza di purificazione di circa 95 per cento , mentre può raggiungere una configurazione a tre camere oltre il 98 per cento , e la serie di apparecchiature nel suo complesso è valutata a 99% o superiore efficienza di purificazione in condizioni di prova standard. L’efficienza del recupero termico, che riflette la quantità di calore di reazione riutilizzata per preriscaldare il gas in ingresso anziché dispersa nel camino dell’ossidatore termico, raggiunge generalmente oltre il 95% e il consumo di energia può essere pari a 8 wattora per normale metro cubo di gas trattato.

Il grafico sopra mette a confronto l'efficienza di purificazione tipica tra una disposizione RCO a due camere e una a tre camere. L'aggiunta di una terza camera di accumulo del calore fornisce al flusso di gas un ulteriore passaggio attraverso il letto rigenerativo, motivo per cui la disposizione a tre camere tende a garantire un valore di efficienza più elevato a parità di trattamento dei gas di scarico. Questa differenza è particolarmente importante quando un impianto deve rispettare un limite rigoroso per lo scarico dei gas di scarico organici o quando la concentrazione in ingresso del vapore di solvente è relativamente elevata. Per le applicazioni più leggere, un sistema RCO a due camere può comunque soddisfare comodamente la maggior parte dei requisiti regionali di trattamento dei gas di scarico, mantenendo al tempo stesso più piccoli l'ingombro dell'apparecchiatura e il volume di accumulo del calore in ceramica. La scelta tra le due configurazioni è generalmente un equilibrio tra l'efficienza di purificazione richiesta, lo spazio di installazione disponibile e le caratteristiche dello specifico flusso di gas di scarico da trattare.

Ossidatore termico vs inceneritore vs torcia: dove si adatta l'ossidazione catalitica

Ossidatore termico vs inceneritore

Nel linguaggio vegetale quotidiano, i termini ossidatore termico e inceneritore sono spesso usati in modo approssimativo per indicare la stessa famiglia di apparecchiature che utilizzano il calore per distruggere i vapori organici. La differenza pratica di solito dipende dalla temperatura e dall'uso del catalizzatore. Un inceneritore generale o un ossidatore termico rigenerativo si basa tipicamente sul solo calore e necessita di temperature della camera più elevate, spesso comprese tra 700°C e 800°C o più, per distruggere lo stesso carico organico che un inceneritore catalitico RCO può trattare a una temperatura compresa tra 300°C e 500°C. Un inceneritore di gas acido è una categoria correlata costruita con materiali resistenti alla corrosione per flussi che formano sottoprodotti acidi durante la combustione e di solito dipende ancora dalla pura distruzione termica piuttosto che da un letto catalizzatore.

Ossidante termico vs Flare

Una torcia viene generalmente utilizzata per flussi di gas intermittenti, ad alto volume o di sicurezza piuttosto che per vapori di solvente continui a bassa concentrazione e raramente include il recupero di calore. Un ossidatore termico rigenerativo o sistema RCO, al contrario, è costruito per il trattamento continuo dei gas di scarico ed è abbinato allo stoccaggio del calore in modo che la maggior parte dell’energia di reazione venga riutilizzata anziché rilasciata direttamente nell’atmosfera. Questo è uno dei motivi per cui le apparecchiature per l'ossidazione catalitica sono più comunemente selezionate per linee di verniciatura a stato stazionario, scarichi di produzione di PCB e simili attività continue di trattamento dei gas di scarico organici, mentre le torce rimangono più comuni per lo sfogo del gas occasionale o di emergenza.

Il grafico radar qui sopra fornisce un quadro generale e qualitativo di come l'ossidazione catalitica si confronta con l'ossidazione esclusivamente termica e con il flaring in base a cinque caratteristiche comunemente discusse nella letteratura di settore: temperatura operativa richiesta, efficienza energetica, controllo della formazione di NOx, ingombro delle apparecchiature e grado di recupero del calore. Queste valutazioni descrivono modelli tecnologici generali piuttosto che risultati garantiti per qualsiasi sito specifico, poiché i risultati effettivi dipendono dalla composizione dei gas di scarico, dalla portata e dalla concentrazione in un dato impianto. L'ossidazione catalitica richiede generalmente una temperatura di reazione più bassa e tende a mostrare un recupero di calore e un controllo degli NOx più forti rispetto alla flaring, che baratta principalmente l'ingombro e il funzionamento continuo con la semplicità nella gestione del gas intermittente. Un ossidatore termico rigenerativo si colloca tra i due nella maggior parte di queste dimensioni, poiché recupera il calore in modo simile a un sistema RCO ma senza abbassare la temperatura di reazione attraverso un catalizzatore. Gli ingegneri solitamente utilizzano confronti come questo come punto di partenza e poi confermano la tecnologia giusta con un'analisi della composizione dei gas di scarico specifica per la linea di processo da trattare.

Da RCO-10 a RCO-200: dimensionamento del volume dell'aria e della potenza di riscaldamento

La linea di apparecchiature LQ-RCO VOC è organizzata in dodici modelli standard, che vanno da RCO-10 a RCO-200, in modo che un impianto possa adattare il volume dell'aria di trattamento al flusso di scarico effettivo proveniente dalla sua linea di produzione anziché sovradimensionare o sottodimensionare l'unità. Il volume dell'aria di trattamento scala da 1000 metri cubi all'ora sul modello più piccolo RCO-10 fino a 20000 metri cubi all'ora sul modello RCO-200 e la potenza di riscaldamento varia da 30 kilowatt fino a 300 kilowatt nella stessa gamma. Su richiesta possono essere progettate anche altre specifiche di volume d'aria al di fuori di questa tabella standard, ed è possibile aggiungere il preriscaldamento del carburante quando specificato al momento dell'ordine.

Questo grafico a linee traccia il volume dell'aria di trattamento in tutti e dodici i modelli RCO standard e la curva ascendente costante mostra quanto la serie di modelli segue da vicino i requisiti effettivi del flusso di scarico anziché saltare in passi ampi e difficili da eguagliare. Una struttura con una singola cabina di verniciatura di piccole dimensioni potrebbe essere ben servita da un RCO-10 o RCO-15 con una capacità compresa tra 1.000 e 1.500 metri cubi all'ora, mentre un'operazione di rivestimento multilinea più grande potrebbe richiedere un RCO-60 o superiore. Poiché la curva è piuttosto uniforme tra modelli adiacenti, la maggior parte delle portate di scarico misurate durante un sopralluogo in sito possono essere abbinate a un modello standard senza ricorrere a un design completamente personalizzato. Questo tipo di mappatura modello-flusso è un primo passo comune nella specifica di un sistema RCO, poiché il volume dell'aria di trattamento determina in gran parte le dimensioni del serbatoio, la selezione del ventilatore e il diametro della canalizzazione. Il corretto adattamento del volume d'aria ha anche un effetto diretto sul consumo energetico, poiché un'unità sovradimensionata che elabora un flusso effettivo inferiore tende a utilizzare più energia per unità di gas di scarico trattato rispetto a un'unità adeguatamente dimensionata.

Il grafico a colonne sopra mostra la potenza di riscaldamento installata per gli stessi dodici modelli RCO, che aumenta da 30 kilowatt sull'RCO-10 a 300 kilowatt sull'RCO-200. La potenza di riscaldamento copre principalmente i tubi di riscaldamento elettrico utilizzati durante l'avvio e durante i periodi in cui il potere calorifico dei gas di scarico non è sufficiente da solo a sostenere la temperatura della reazione catalitica. Poiché il letto ceramico di accumulo del calore recupera gran parte del calore di reazione una volta che l’unità raggiunge il funzionamento stabile, la potenza di riscaldamento installata è generalmente necessaria solo in modo intermittente anziché continuo. I modelli più grandi necessitano di una potenza di riscaldamento proporzionalmente maggiore, principalmente perché contengono un volume maggiore di ceramica di accumulo del calore e catalizzatore, che richiede più energia per portare in temperatura durante un avviamento a freddo. L'esame di questa curva della potenza di riscaldamento insieme alla curva del volume dell'aria di trattamento fornisce un primo quadro ragionevolmente completo sia della capacità termica che della portata necessaria prima di passare alla selezione dettagliata dell'apparecchiatura.

Due note si applicano a tutta la tabella. Innanzitutto, le specifiche del volume d'aria al di fuori di questo intervallo standard possono ancora essere progettate su base di progetto quando il flusso di scarico di una struttura rientra tra due modelli standard o supera la classificazione RCO-200. In secondo luogo, la forma antideflagrante utilizzata nella linea LQ-RCO è un design in rilievo di tipo a membrana, che si applica indipendentemente dal modello selezionato.

Industrie che si affidano al trattamento dei gas di scarico organici con RCO

Le esigenze di trattamento dei gas di scarico con solventi si manifestano in un'ampia gamma di settori produttivi e la linea di apparecchiature LQ-RCO è generalmente specificata ovunque una linea di processo rilascia vapori organici che devono essere catturati e trattati prima dello scarico. Le applicazioni comuni includono quanto segue.

1. Produzione automobilistica e di macchinari, comprese linee di verniciatura e forni di polimerizzazione in cui i rivestimenti a base solvente rilasciano gas di scarico organici.
2. Produzione elettronica, in particolare gas di scarico organico generato durante la produzione di circuiti stampati.
3. Produzione elettrica, compresi i processi di trattamento dell'isolamento per lo smalto dei cavi.
4. Processi dell'industria leggera come le operazioni di fabbricazione di scarpe e di rivestimento di colla che generano gas di scarico e odori organici.
5. Operazioni di stampa e stampa a colori, in cui gli inchiostri a base solvente rappresentano una fonte comune di gas di scarico.
6. Processi metallurgici e siderurgici, produzione di elettrodi di carbonio, sintesi chimica come la produzione di ABS e raffinazione del petrolio, che possono tutti generare gas di scarico organico che richiede misure di controllo dei COV da parte degli impianti chimici.

In tutti questi settori, il filo conduttore è un flusso di scarico continuo o semicontinuo contenente benzene, chetone, estere, alcol, etere, aldeide, fenolo o composti organici simili insieme all'odore generale. Questo è il tipo di profilo dei gas di scarico che un ossidatore catalitico RCO è generalmente adatto a trattare, poiché il letto catalitico è selezionato per funzionare con questa ampia famiglia di composti organici piuttosto che con un singolo solvente specifico.

Perché le strutture scelgono gli ossidatori catalitici rigenerativi per il controllo dei COV industriali

Quando una struttura confronta le opzioni delle apparecchiature di controllo dell'inquinamento atmosferico per un sistema di trattamento dei gas di scarico nuovo o aggiornato, un ossidante catalitico rigenerativo tende a emergere per una serie coerente di ragioni. La combinazione di ossidazione a bassa temperatura e accumulo di calore ceramico significa che è necessaria meno energia ausiliaria per sostenere la reazione una volta che l'unità ha raggiunto la temperatura, il che si riflette nei bassi consumi energetici discussi in precedenza. Il funzionamento a una temperatura compresa tra 250°C e 500°C invece dell'intervallo più alto utilizzato dall'ossidazione termica pura limita anche la formazione di NOx, supportando la classificazione di inquinamento non secondario dell'apparecchiatura in condizioni operative normali.

• Elevato grado di automazione, con la commutazione delle valvole e il controllo della temperatura gestiti dal sistema di controllo anziché dal funzionamento manuale.
• Gamma di modelli modulari da RCO-10 a RCO-200, che supporta il dimensionamento del sistema di controllo dei COV industriali in base al flusso di scarico effettivo anziché a un'unità unica per tutti.
• Configurazione opzionale a due o tre camere, che offre a una struttura la possibilità di raggiungere uno specifico livello di efficienza di purificazione per il proprio compito di trattamento dei gas di scarico organici.
• Compatibilità con un'ampia gamma di composti organici, inclusi gas di scarico di tipo benzene, chetone, esteri, alcol, etere, aldeidi e fenoli e odori generali.

Nel loro insieme, queste caratteristiche sono il motivo per cui un sistema di incenerimento di COV costruito attorno all'ossidazione catalitica rigenerativa viene spesso selezionato per le esigenze di sistemi di trattamento dei gas di scarico a servizio continuo in ambienti di rivestimento, elettronica, stampa e trattamento chimico, dove sia il limite di scarico normativo che il costo operativo quotidiano dell'apparecchiatura sono importanti per l'impianto.
